概述
TR42、TR96系列数显电流电压表广泛用于高低压交流电力电网中,主要用于测量显示单相交流电流、单相交流电压、三相电流电压、功率、频率、功率因数等参数。常用产品型号有TR96-AI、TR96-AI3、TR96-AV3、TR42-AI、TR42-AV等。详细选型购买方法请细看以下内容。
产品特点
1.可用于中高压或低压系统各种电量的监测(具有Z大值记录功能);
2.采用高亮红色LED或高亮白底黑字LCD显示;
3.可编程设置,可在现场方便地更改CT变比等参数;
4.多种屏装尺寸的仪表可供选择,可适应不同空间位置的协调布局;
5.电源电压:AC220V或AC/DC85V~265V(交直流通用,宽范围),方便设计应用;

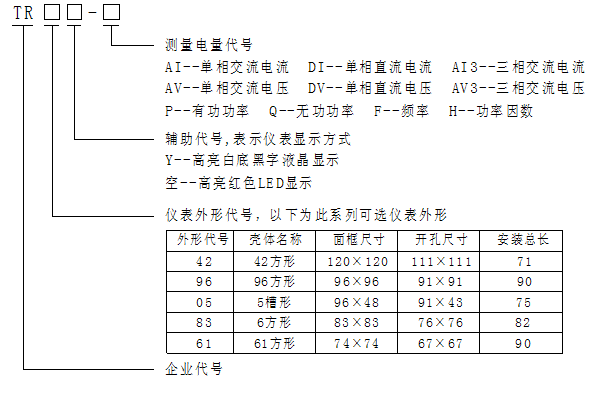

型号定义
规格型号一览
产品名称 | 产品型号 | 输入信号 | □ – 可选外形代号 | ||||
42 | 96 | 83 | 61 | 05 | |||
电流监测表 (LED显示) | TR□-AI | 单相交流电流信号 | √ | √ | √ | √ | √ |
TR□-DI | 单相直流电流信号 | √ | √ | √ | √ | √ | |
TR□-AI3 | 三相交流电流信号 | √ | √ | √ | √ | ||
电流监测表 (LCD显示) | TR□Y-AI | 单相交流电流信号 | √ | √ | √ | √ | √ |
TR□Y-DI | 单相直流电流信号 | √ | √ | √ | √ | √ | |
TR□Y-AI3 | 三相交流电流信号 | √ | √ | √ | √ | ||
电压监测表 (LED显示) | TR□-AV | 单相交流电压信号 | √ | √ | √ | √ | √ |
TR□-DV | 单相直流电压信号 | √ | √ | √ | √ | √ | |
TR□-AV3 | 三相交流电压信号 | √ | √ | √ | √ | ||
电压监测表 (LCD显示) | TR□Y-AV | 单相交流电压信号 | √ | √ | √ | √ | √ |
TR□Y-DV | 单相直流电压信号 | √ | √ | √ | √ | √ | |
TR□Y-AV3 | 三相交流电压信号 | √ | √ | √ | √ | ||
有功功率监测表 | TR□-P | 三相电压电流信号 | √ | √ | |||
无功功率监测表 | TR□-Q | 三相电压电流信号 | √ | √ | |||
频率监测表 | TR□-F | 单相交流电压信号 | √ | √ | |||
功率因数监测表 | TR□-H | 三相电压电流信号 | √ | √ | |||
说明:“√”表示可选用的外形,对应型号上未带“√”的外形不建议使用。 |
产品式例
多功能电力仪表 三相电流表 三相电压表
三相电流电压组合表 单相电流表 单相电压表
频率表 功率因素表 电能表
多功能网络谐波表 单相功率表 三相功率表
