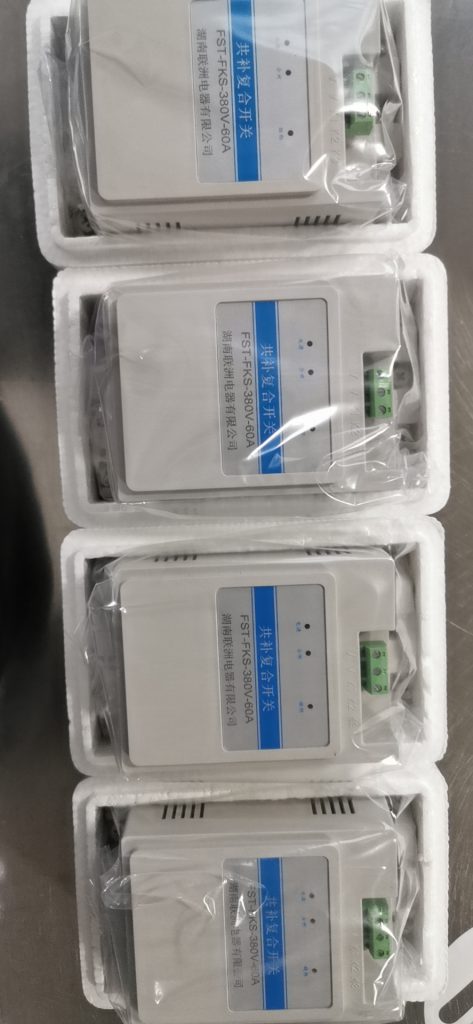

XXFK-400V-60A 复合开关的说明书

概述
XXFK系列电力电容器机电一体化智能复合投切装置 (以下简称投切装置)，主要用于交流50Hz-60Hz额定电压为220V或380V的低压电力无功补偿系统中接通和分断电力电容器。其主要特点是投入无涌流、运行低功耗及无噪音、稳定、可靠。

功能特点
XXFK复合开关是由三个独立的复合开关组成的，适用于低压无功补偿电容组的通断控制。复合开关的基本工作原理是将可控硅与
磁保持继电器并接。使复合开关在接通和断开的瞬间具有可控硅过零投切的优点，而在正常接通期间又具有接触器开关无功耗的优点。
1、过零投切：复合开关的基本工作原理是将可控硅开关与磁保持继电器并接，实现电压过零导通和电流过零断开，使复合开关在接通
和断开的瞬间具有可控硅开关无涌流的优点，而在正常接通期间又具有物理开关无功耗的优点。其实现方法是：投入时在电压过零
瞬间控制可控硅先导通，稳定后再将磁保持继电器吸合导通；而切除时是先将磁保持继电器断开，可控硅延时过零断开，从而实现
电流过零切除。
2、采用单片机控制投切并智能监控可控硅、磁保持继电器以及输入电源和负载的运行状况，从而具备完善的保护功能：
电压故障缺相保护：系统电压缺相供电时，开关拒绝闭合；
电源电压缺相保护：工作电源缺相供电时，开关拒绝闭合；
自诊断故障保护：系统自动监控可控硅、磁保持继电器的运行状态，
若其出现故障，则拒绝闭合或自动退投断开；
停电保护：接通后遇突然停电时，自动跳闸断开。
3、无谐波注入：由于导通瞬间是由可控硅过零触发，延时后由磁保持继电器吸合导通，而继电器工作时不会产生谐波。
4、功耗小：由于采用了磁保持继电器，控制装置只在投切动作瞬间耗电，平时不耗电；且由于磁保持继电器的接触电阻小，因而不发
热，这样就不用外加散热片或风扇，降低了成本。彻底避免了可控硅的烧毁现象，同时也对同机运行的其它电器不造成危害，真正
达到了节能降耗的目的。
5、输入信号与复合开关光电隔离：抗干扰能力强，工作安全可靠。
技术参数
1、额定工作电压：380V，220V/AC±20%
2、额定频率：50Hz±5
3、控制容量：(三相≤30kvar：△型接法)
(单相≤10kvar：Y形接法)
4、电路功耗：≤1.5VA
5、外形尺寸：160mm×96mm×90.5mm
6、每次接通与关断间隔：≥1秒
7、连续两次接通间隔：≥180秒
8、启动电压：直流 4-32V
9、电压畸变率：≤5%
10、使用寿命：20万次
11、响应时间：≤300ms
12、导通阻抗：≤0.003Ω
13、固定尺寸：142mm×80mm
14、输入阻抗：≥6.8KΩ
15、工作电源：220V
16、最大额定电流：45A
17、接触压降：≤100mV
18、接点耐压：≥1600V
19、绝缘等级：在正常大气条件下，≥10MΩ
