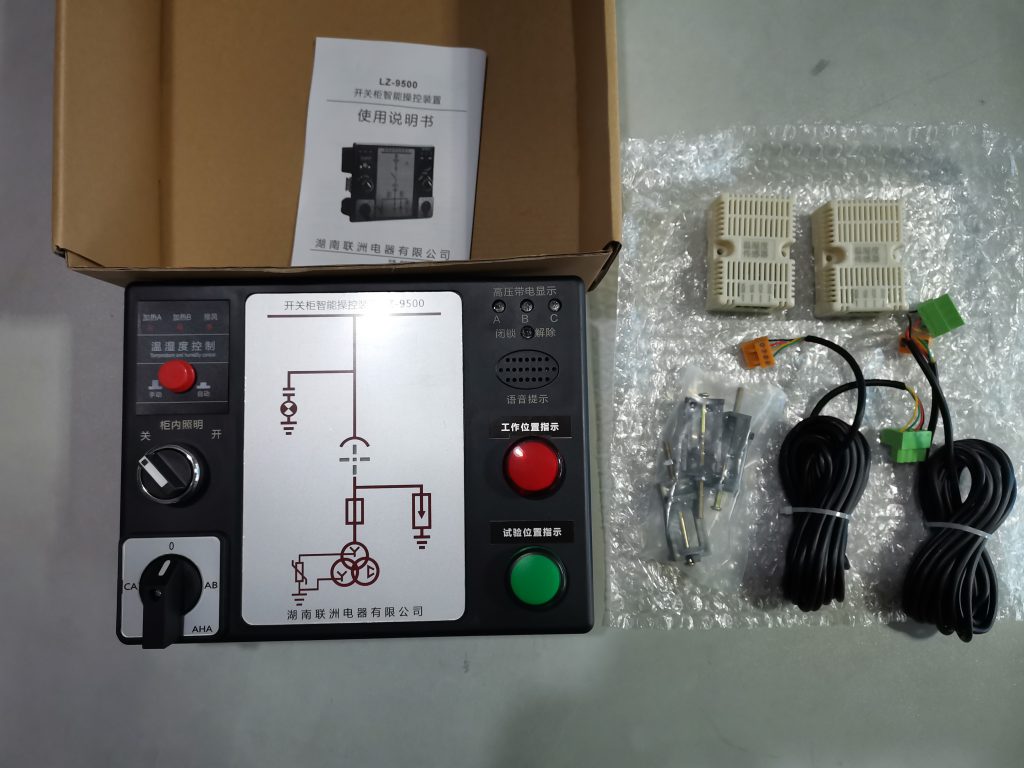

XKY-CK6800B开关柜智能操控装置，产品功能强大，适用于3KV-35KV 户内开关柜，手车柜、固定柜、中置柜、环网柜等多种开关柜。具有动态一次模拟图、高压带电显示、断路器分合状态指示、储能指示、接地开关状态指示、自动加热除湿数据显示及控制、小车位置指示、分合闸回路完好指示、人体感应及柜内照明、语音防误提示功能，还具有测量电压、电流、有功功率、无功功率、有功电能、无功电能、功率因数、频率等功能。本装置可取代现有的一次回路模拟图、带电显示器、自动加热除湿控制器、断路器分合按钮等独立安装的设备。具有RS485通讯接口，MODBUS通讯协议。
二、技术指标
工作电源
DC 110V～300V或AC 85～265V
工作环境
温度：-20℃～+70℃ 湿度：≤95%RH
温度测量范围
-20℃～+80℃
湿度测量范围
20%~99%RH
加热接口
无源输出（负载＜300W）
降温接口
无源输出（负载＜300W）
报警接口
无源输出（负载＜300W）
强制闭锁接口
无源输出（负载＜300W）
介质强度
≥AC2000V
绝缘性能
≥100MΩ
温度精确度
≤±1℃
湿度精确度
≤±2%RH
动态闪烁频率
1次/秒
人体接近感应时间
≤3秒
通讯接口
RS485（隔离），采用MODBUS-RTU通讯协议
RS485通讯距离
＜1200米
通讯波特率
1200bps、2400bps、4800bps、9600bps可设置
状态指示方式
开入量与LED数码显示为动态配置关联关系
抗电磁干扰性能
符合IEC255-22的标准规定
电流电压测量
精度为0.2级
有功功率测量
精度为0.5级
无功功率测量
精度为2级
功率因数测量
精度为0.5级
电能记录功能
有功电能计量、无功电能计量
三、兼容性能
XKY-CK6800B开关柜智能操控装置兼容性能：
1、断路器状态显示
断路器合闸并且分闸回路完好时，红色01模拟条发光；
断路器分闸并且合闸回路完好时，绿色02模拟条发光。
2、手车位置显示
无源触点输入，工作位置触点闭合时，红色03①、03②垂直模拟条发光，显示断路器位于工作位置。
试验位置触点闭合时，绿色04①、04②水平模拟条发光，显示断路器位于试验位置。
手车位于试验位置与工作位置之间时，发光条03①、03②和04①、04②同时闪烁。
手车移出开关柜时，红色03①、03②和绿色04①、04②发光条均不发光，表示手车已断电。
3、接地开关位置显示
无源触点输入闭合，红色05垂直模拟条发光，显示接地开关合闸；
无源触点输入断开，绿色06斜向模拟条发光，显示接地开关分闸。
4、弹簧储能显示
无源触点闭合，黄色07 指示灯发光，显示断路器已储能。
5、带电显示及闭锁功能
LED启辉电压（KV）：三相同时带电，额定相电压×（0.15～0.65）。
闭锁启控电压（KV）：三相同时带电，额定相电压×0.65。
当三相同时不带电时，闭锁解除灯亮，启动电磁锁动作。
6、自动加热除湿控制及温湿度数字显示功能
可带2路温湿度传感器，显示现场环境的温湿度数值，并且用户可根据需要自行设置加热/除湿/排风输出的上下限值。当环境湿度大于设定湿度的上限值或环境温度小于设定温度的下限值时，启动加热；当环境湿度小于设定湿度的下限值且环境温度大于设定温度的上限值时，停止加热；当环境温度≥50℃时，无条件停止加热，防止过热损伤。
7、人体感应探头
当有人站在柜前时，启动柜内自动照明。
8、手动照明
按下操作键盘中的照明键，手动启动柜内照明（显示屏上方有照明两字显示），重复按键则为关闭手动照明。
9、智能语音防误提示功能
当断路器合闸状态，误将手车从试验位置推至工作位置时，语音提示“请分断路器”。
接地开关合闸状态，误将手车从试验位置推至工作位置时，语音提示“请分接地开关”。
断路器合闸状态、接地开关合闸状态，误将手车从试验位置推至工作位置时，语音提示“请分断路器、请分接地开关”。
当柜体主回路送电时，语音提示“本回路已带电”。
10、开关转换功能
装置面板上设有分闸/合闸转换开关（或按钮）、远方/就地转换开关、储能开关等操作开关，方便用户操作。
11、通讯功能
装置具有RS485通讯接口，采用modbus-RTU协议，波特率1200bps~9600bps可设置。
12、温湿度传感器断线报警功能
当主机没有检测到温、湿度传感器信号时，显示屏就会显示- – -。智能化、数字化、网络化，方便广大用户使用与操作。
