NPLJ-CP13T3RA0HD-LCD 流量积算仪的介绍

1．概述
本仪表以微处理器为基础、功能齐全、有通讯能力、能与各种流量变送器、传感器配合使用。采用点阵液品显示屏(128×64)，中文显示界面更加方便:由于进行了周密的可靠性设计，使仪表具有良好的电磁兼容性和可靠性。
区仪表能对下列流体进行准确的联机运算]
蒸汽……根据IAPWS-IF97公式计算蒸汽的质量流量和热量流量:
一般气体……温度、压力补偿测量标准体积流量和质量流量，包括湿气体的干部分流量计算和“压
缩系数”(Z)补偿:
天然气……温度、压力补偿测量标准体积流量和质量流量，包括天然气“超压缩系数”(Fpv)补
偿;
液体……温度补偿或密度补偿测量标准体积流量和质量流量.2．功能特点
可接受以下几种输入信号( 1)测定流量输入信号
模拟流量信号(AI1):差压或线性流量信号（4-20mA DC、0-10mA DC或0-20mA DC)频率流量信号(f): 1-10,000Hz
(2)测定压力/密度输入信号(A12)
压力或密度变送器模拟信号(4-20mA DC、0-10mA DC或0-20mA DC)。(3)测定温度输入信号
热电阻Pt100或者K、E、T分度热电偶信号。
温度变送器模拟信号(AI3 ):(4-20mA DC、0-10mA DC或0-20mA DC)。流量、温度或压力的输入信号均可以为0-5V DC或1-5V DC，须订货时说明。
可提供变送器+24V DC、+12V DC供电电源（有短路保护功能)，以简化系统、节省投资。可提供累积量，瞬时量，温度，压力等的上下限报警功能，以及累积量脉冲输出功能。
简单的容错功能:温度、压力/密度补偿测量信号异常时，用对应的手动设定值进行补偿运算。仪表时钟和无纸记录功能为计量管理带来了方便。
丰富的自诊断功能使仪表更易使用和维护。
密码设定可防止未经授权的人员改变已设定的数据。
仪表内部不设任何电位器、拨码开关等可调器件，从而提高仪表的耐振性、稳定性和可靠性。特殊设计的WDT电路和上电复位电路确保仪表通电运行正常，使用可靠的铁电数据存储器，断电数据不丢失，保护时间10年。
能与上位计算机进行数据通讯，组成能源计量网络系统。
除了常规的温度补偿、压力补偿、密度补偿、温度压力补偿外，该表还可对:·一般气体的“压缩系数”(Z)进行补偿:
·天然气的“超压缩系数”(Fpw)进行补偿:

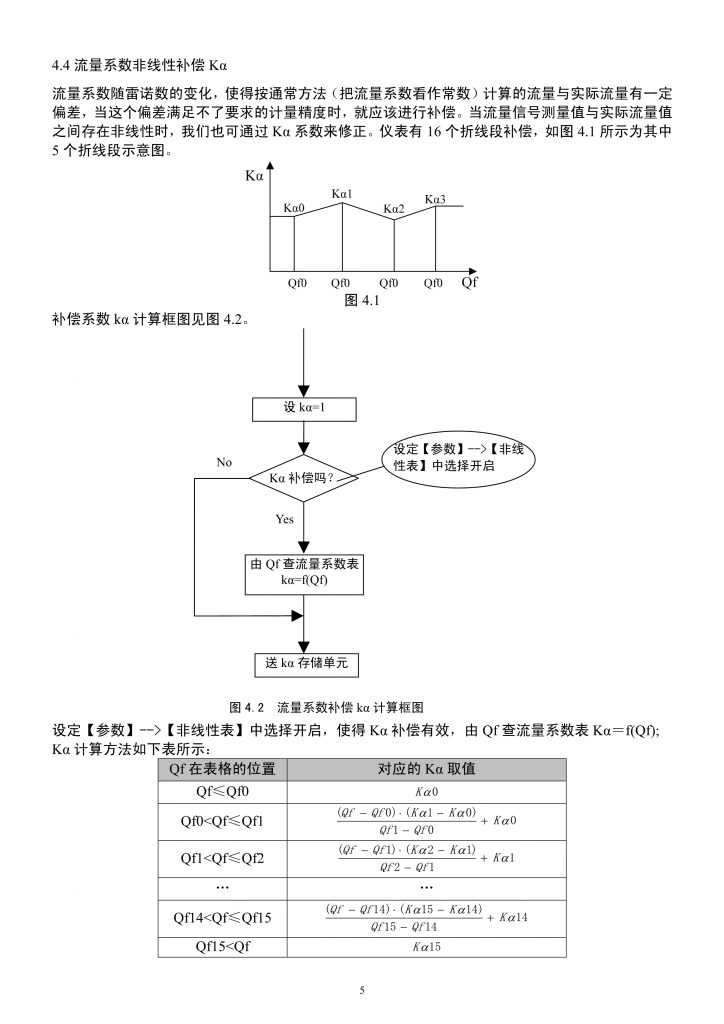

·流量系数非线性进行补偿,协议流量上下限功能:·差压式流量计流束膨胀系数进行补偿:
·特别是该表在蒸汽流量测量、湿气体的干部分流量测量方面十分完善。
采用组态方式工作，一台流量积算仪具备以上所有功能。对用户来说，无需知道工况参数、传感器参数就可选用本表解决各种流量测量问题。
3．主要技术指标
测定输入信号
1)测定流量输入信号
模拟流量信号(A11 ):
4-20mA DC、 0-10mA DC或O-20mA DC，键盘设定选择。
提供+24VDC外供电源，用于二线制4-20mADC变送器供电，负载能力为30mA,带过流保护。频率流量信号(f):
波形:矩形、正弦、三角波形。
