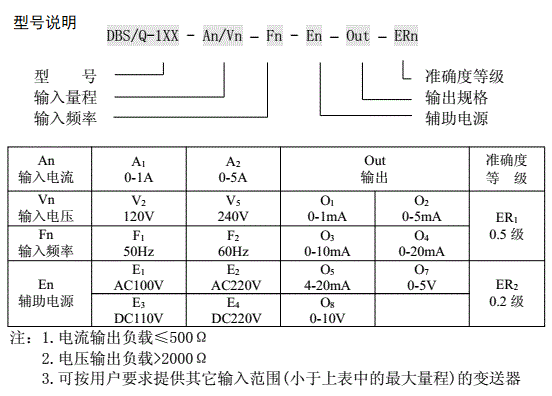

DBS/Q 系列交流电流变送器 电压变送器选型说明

电量变送器是一种将输入的被测量(交流电流、电压、有功功率、无功功率、直流电流、电压、频率、电能、功率因数等) 转换成按线性比例直流电流或电压输出(电能脉冲输出)的测量仪器。它广泛用于电网、电站、石油、煤碳、冶金、铁道及各种远距离监控的电气设备上，是实现电控设备自动化不可缺少的配套仪器之一。

该系列产品借鉴并选用了美国西屋公司产品的一些成熟的典型线路，采用先进的厚膜电路技术与表面贴装技术(SMT)相结合的工艺，吸取了国内外最新同类产品的优点，采用了高集成度的模拟芯片，组装生产高质量的 DBS/Q (0.2 级/0.5级)全系列电量变送器。

因此，该系列产品具有同类产品的国际先进水平，它具有体积小:结构紧凑:线性度高;误差稳定可靠;抗电冲击能力强:使用工作温度范围宽;温度附加误差小等特点。产品外壳采用增强阻燃塑料，其电气绝缘性能好，用于各种屏柜装置上安全可靠。

DBS/Q-111 交流电流变送器
DBS/Q-112交流电流变送器(双输出)
DBS/Q-121 交流电压变送器
DBS/Q-122 交流电压变送器 (双输出)
DBS/Q-131 三组合交流电流变送器(只能单输出)DBS/Q-141 三组合交流电压变送器(只能单输出)
DBS/Q-211 三相有功功率变送器
DBS/Q-212 三相有功功率变送器(双输出)
DBS/Q-221 三相无功功率变送器
DBS/Q-222 三相无功功率变送器(双输出)
DBS/Q-231三相四线有功功率变送器
DBS/Q-232三相四线有功功率变送器双输出)
DBS/Q-241三相四线无功功率变送器
DBS/Q-242 三相四线无功功率变送器(双输出)
DBS/Q-251 三相有功无功组合功率变送器(只能单输出)DBS/Q-261 三相四线有功无功组合功率变送器(只能单输出
DBS/Q-311 直流电流变送器
DBS/Q-312 直流电流变送器(双输出)
DBS/Q-321 直流电压变送器
DBS/Q-322 直流电压变送器(双输出)
DBS/Q-411 频率变送器 (中心频率 1/2 满度值)
DBS/Q-412 频率变送器(中心频率 1/2 满度值、双输出)
DBS/Q-421 频率变送器(中心频率零值)
DBS/Q-422 频率变送器(中心频率零值、双输出)DBS/Q-511 三相有功电能变送器(三相三线、脉冲输出)
DBS/Q-512 三相有功电能变送器(三相三线、晶体管开路输出)
DBS/Q-521三相无功电能变送器(三相三线、脉冲输出)
DBS/Q-522三相无功电能变送器(三相三线、晶体管开路输出)
DBS/Q-531三相有功电能变送器(三相四线、脉冲输出)
DBS/Q-532三相有功电能变送器(三相四线、晶体管开路输出)
DBS/Q-541三相无功电能变送器(三相四线、脉冲输出)
DBS/Q-542三相无功电能变送器(三相四线、晶体管开路输出)
DBS/Q-551 单相有功电能变送器(脉冲输出)
DBS/Q-552单相有功电能变送器(晶体管开路输出)
DBS/Q-561 单相无功电能变送器(脉冲输出)
DBS/Q-562 单相无功电能变送器(晶体管开路输出)
DBS/Q-611 功率总加变送器
DBS/Q-612 功率总加变送器(双输出)
DBS/Q-711 功率因数变送器(单相)
DBS/Q-712功率因数变送器(单相、双输出)
DBS/Q-721功率因数变送器(三相)
DBS/Q-722功率因数变送器(三相、双输出)
DBS/Q-811 负序电流变送器(三相三线)
DBS/Q-812 负序电流变送器(三相三线、双输出)
DBS/Q-821负序电流变送器(三相四线)
DBS/Q-822 负序电流变送器(三相四线、双输出)
