一、硬件设计

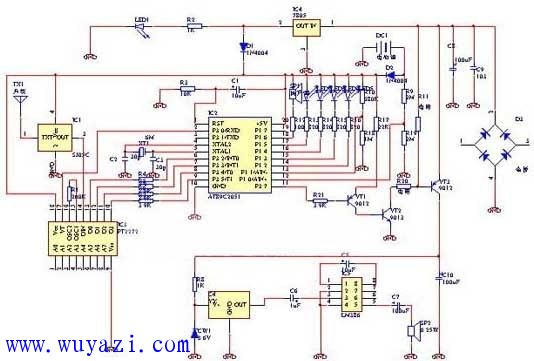

电路原理图如下图所示，主要由无线接收、数据解码、数据处理、报警电路、输出显示、断电报警和电源电路组成。整机接收频率315M，数据解码采用市面上用得较多的PT2272专用解码芯片，可靠性及稳定性较好；数据处理的任务由单片机完成，用于区分报警信号，同时接受各种操作指令，完成相应的操作，当接收到报警信号后一方面驱动报警电路，发出响亮的警车报警声，另一方面输出具体的地址信息，确定是哪一路发送了报警信号；断电报警功能则实时监控电源状况，当市电断电后，能发出嘟嘟的报警声，提配使用者注意，外供电已被切断，若为破坏所致，可提早进行防范。
