移相器广泛应用于各种电路，但由于在放大器中的偏差以及电容公差，通常很难实现电路精确控制所需的精确移相。图1中的电路利用AD5227 64步递增/递减数字电位器IC3可以控制输入到输出的移相，并替换电阻值。计算输出中心频率的公式为：FCENTER=1/（2×π×R×C）。AD5227可以取各种不同范围的电阻值。该例子中的电阻为10kΩ。通过步进64个点，720kHz输入正弦波可以从0度到360度循环若干次。AD5227作为一个电位器，A和B为两端，W为擦拭器。
查看联系方式

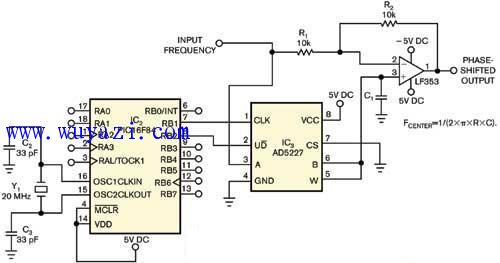

微控制器控制模拟移相器电路图
