单片机在可靠的复位之后，才会从0000H地址开始有序的执行应用程序。同时，复位电路也是容易受到外部噪 声干扰的敏感部分之一。因此，复位电路应该具有两个主要的功能：
1. 必须保证系统可靠的进行复位；
2. 必须具有一定的抗干扰的能力；
一、复位电路的RC选择

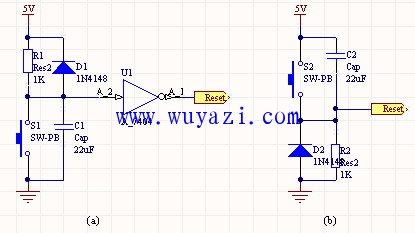

复位电路应该具有上电复位和手动复位的功能。以MCS-51单片机为例，复位脉冲的高电平宽度必须大于2个机器周期，若系统选用6MHz晶振，则一个机器周期为2us，那么复位脉冲宽度最小应为4us。在实际应用系统中，考虑到电源的稳定时间，参数漂移，晶振稳定时间以及复位的可靠性等因素，必须有足够的余量。图1是利用RC充电原理实现上电复位的电路设计。实践证明，上电瞬间RC电路充电，RESET引脚出现正脉冲。只要RESET端保持10ms以上的高电平，就能使单片机有效的复位。
