本系统主要由光照检测电路、热释电红外线传感器及处理电路、单片机系统及控制电路组成。工作时，光照检测电路和热释电红外线传感器采集光照强弱、室人是否有人等信息送到单片机，单片机根据这些信息通过控制电路对照明设备进行开关操作，从而实现照明控制，以达到节能的目的。
系统硬件设计

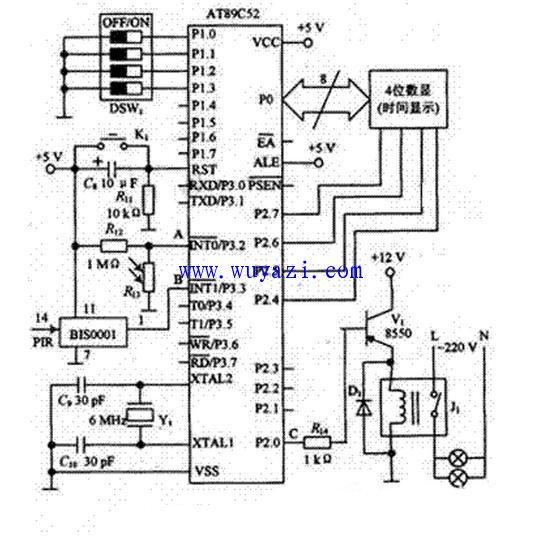

按图1构成的系统硬件电路如图1所示。为了使系统功能更加完善，在该系统中可以增加时间显示电路，用于显示当前的时间。目前较为流行的单片机有AVR和51单片机，从系统设计的功能需求及成本考虑，51单片机性价比更高。AT89C52是拥有2个外部中断、2个 16位定时器、2个可编程串行UART的单片机。中心控制模块采用AT89C52单片机已完全满足设计需要，实现整个系统控制。当外界环境光照强时，光敏电阻R13阻值较小，则A点电平较低；当外界环境光照弱时，光敏电阻R13阻值较大，则A点电平较高，将此电平送到单片机，由程序控制是否实现照明。
查看联系方式
单片机智能照明控制电路图
