水箱监测系统软件定制

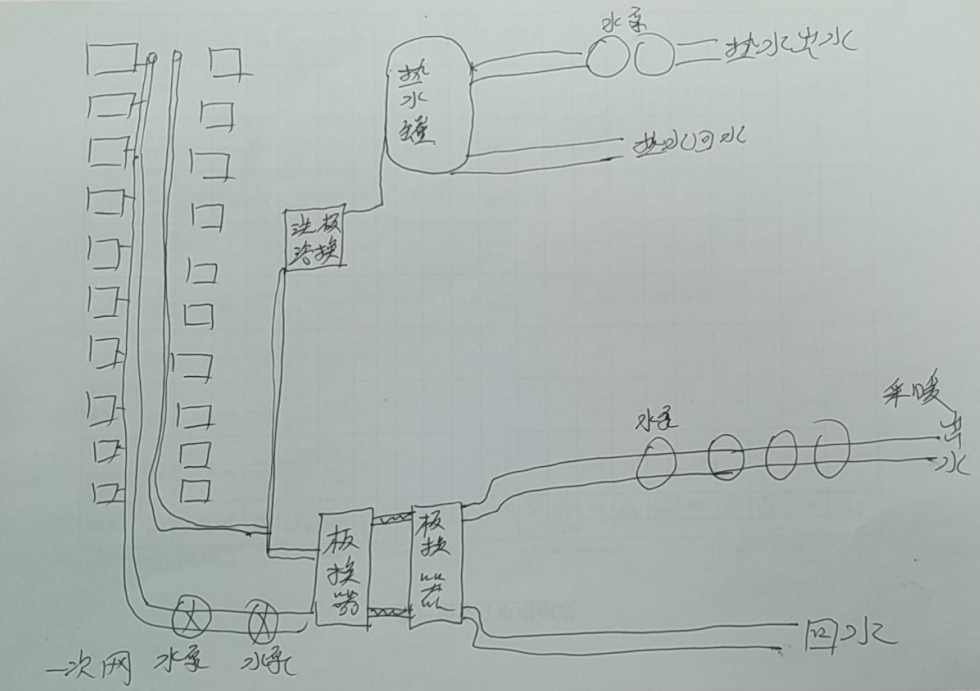

一、需求

二、现场监测设备

出水管温度、回水管温度测量仪表，水泵检测仪表。仪表采用精度高，带RS485通讯接口的仪表。

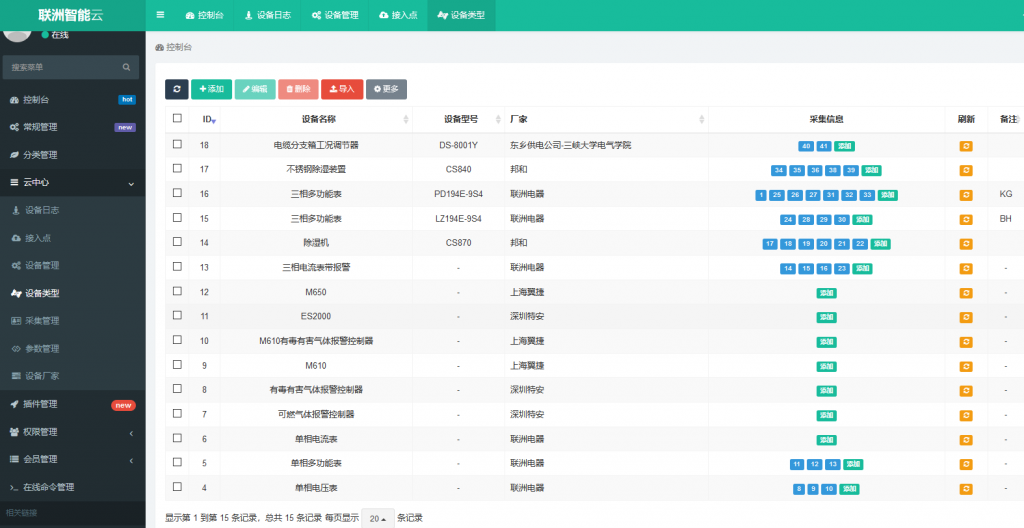

三、监测平台

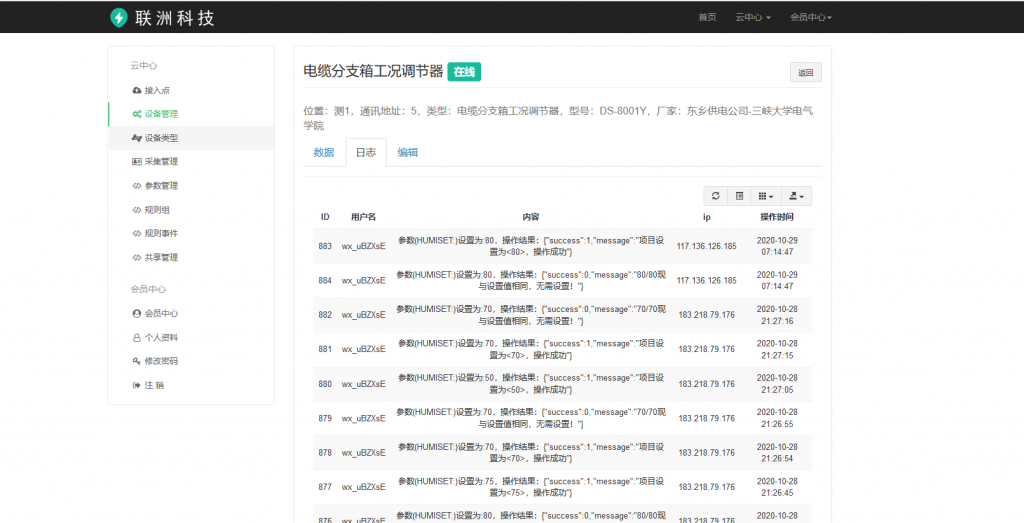

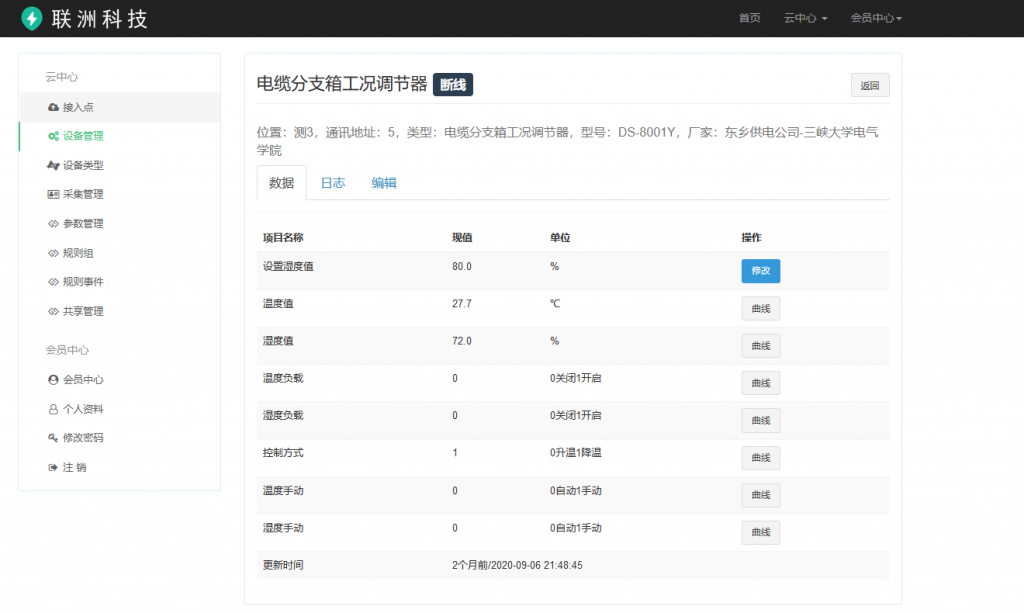

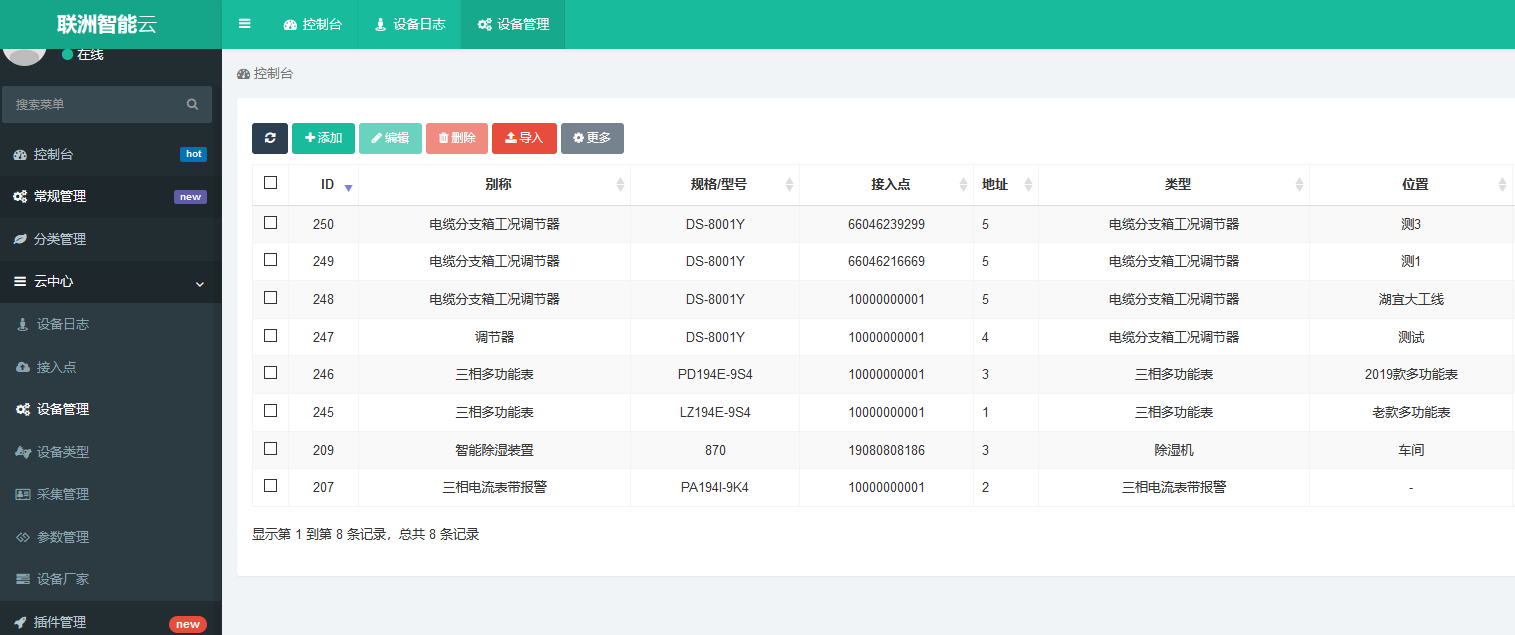

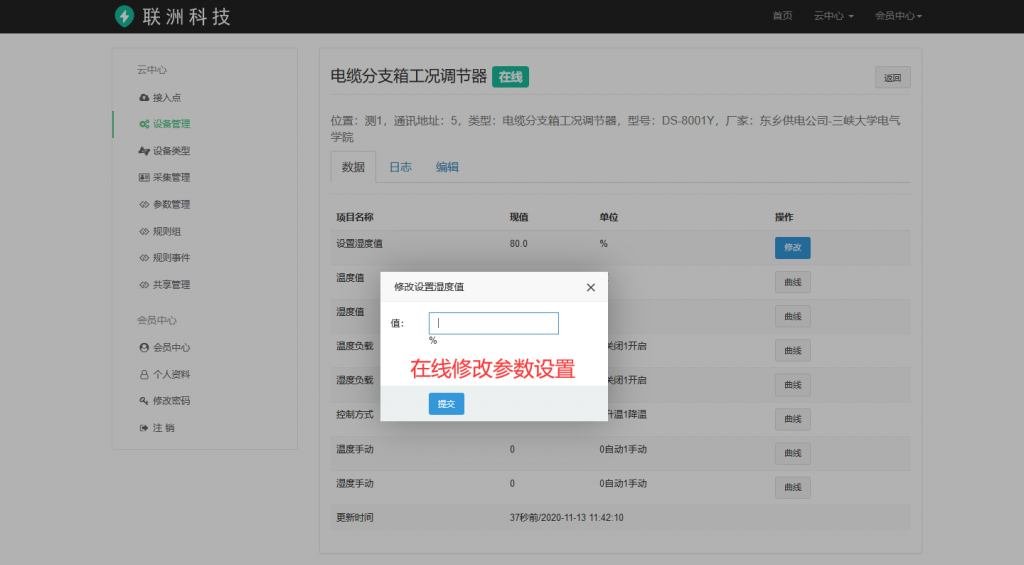

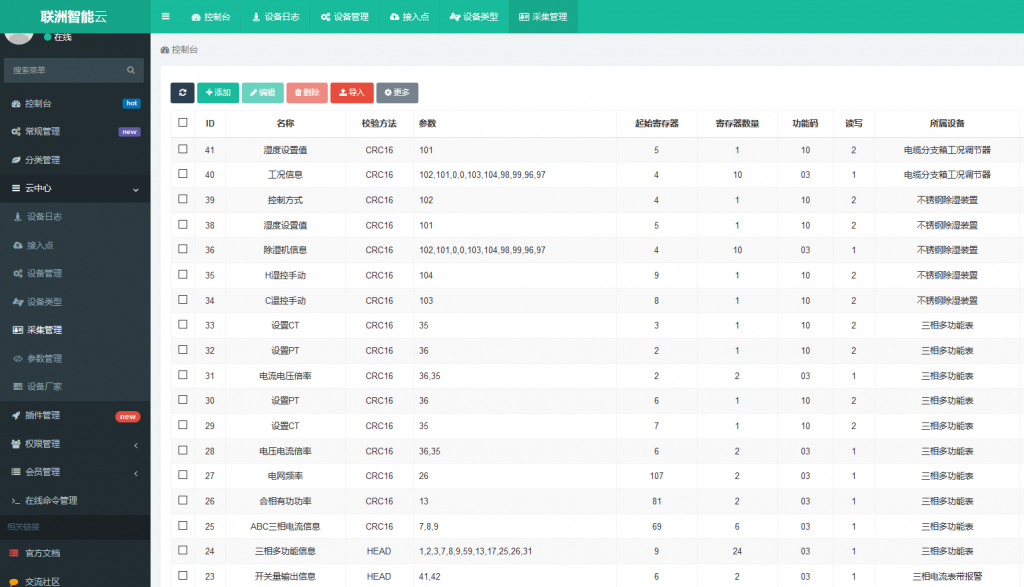

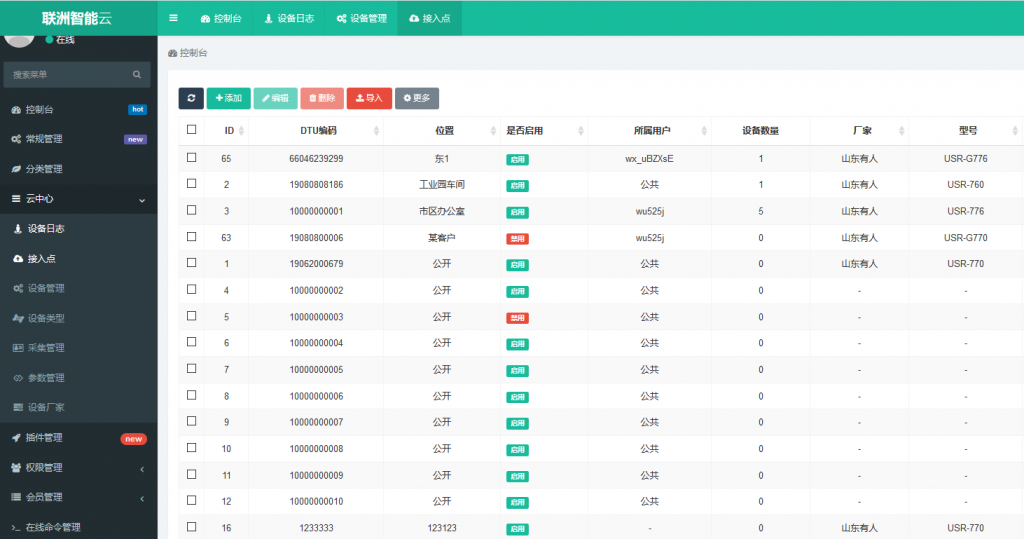

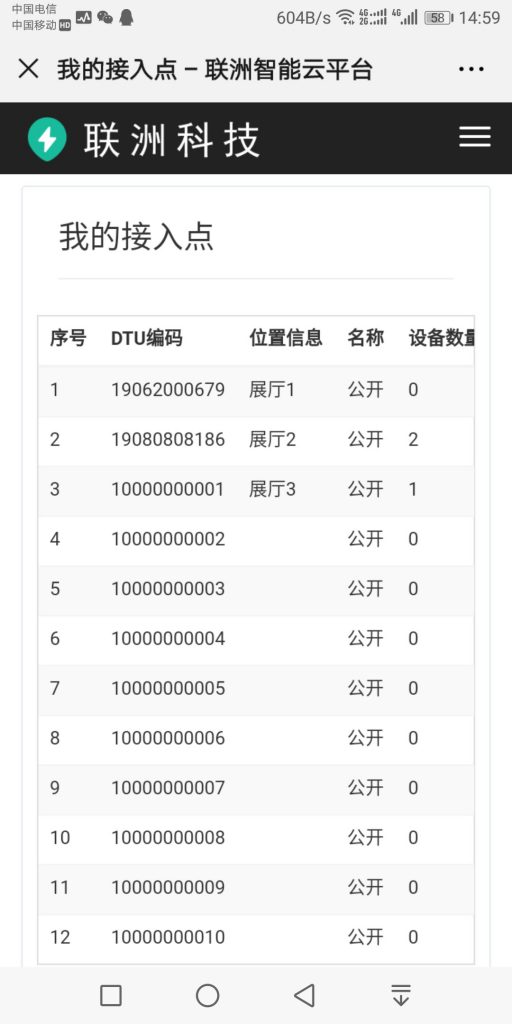

使用我公司数据采集监测平台可帮助您快速部署实施方案，平台运行于Linux或windows系统平台，通过DTU实时采集设备数据，管理后台通过网络可随时查看各设备运行数据，还可设置某某设备的报警，如水箱温度、电箱运行电流过载报警等。报警通知方式可选择微信、短信、邮件等。

四、系统结构图

五、结构说明

4G DTU

4GDTU根据预算可采用单网或全网通DTU，4G DTU是一种广泛用于工业物联网数据传输的终端设备，ZSD3411 4G DTU采用7模全网通进行数据透传，支持TCP和UDP两种报文格式，多SOCKET接口，广泛应用于远程电力监控、水文水资源监测、山洪地质灾害监测预警、环保污染监测、气象数据采集、森林防火监控等领域。

4G DTU为偏远地区的建筑提供网络

这种情况很多，比如偏远旅游区、自然风景区的酒店。这种酒店基本上没法使用有线宽带，因为布线难度很大，成本很高，例如在山谷或者山顶上的酒店，如果使用有线宽带，那么就需要几十公里的电缆，在山川纵横的地方难度非常大，不仅如此，还需要人定期维护，所产生的后续成本也是巨大的。如果使用DTU设备，就完全解决了布线的麻烦。因为国家基础设施建设，运营商网络基本在前期就已经覆盖所有地区。

监测仪表

监测仪表采用高精度温度测量仪表，精度等级暂定为0.5%级，并带有RS485通讯接口。

RS485通讯：

在RS485通信网络中一般采用的是主从通信方式，即一个主机带多个从机。RS-485接口的最大传输距离标准值为4000英尺，实际上可达 3000米(理论上的数据，在实际操作中，极限距离仅达1200米左右）。

另外RS-232-C接口在总线上只允许连接1个收发器，即单站能力。而RS-485接口在总线上是允许连接多达128个收发器。即具有多站能力,这样用户可以利用单一的RS-485接口方便地建立起设备网络。

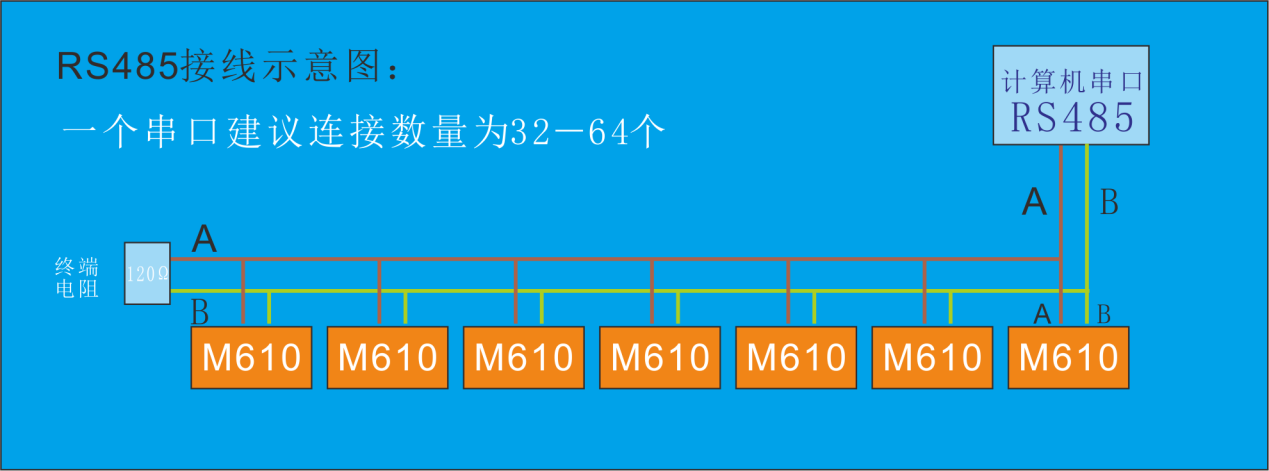

连接方式

在 RS485 通信网络中，通常会使用 485 收发器来转换 TTL 电平和 RS485 电平。节点中的串口控制器使用 RX 与 TX 信号线连接到 485 收发器上，而收发器通过差分线连接到网络总线，串口控制器与收发器之间一般使用 TTL 信号传输，收发器与总线则使用差分信号来传输。

发送数据时，串口控制器的 TX 信号经过收发器转换成差分信号传输到总线上，而接收数据时，收发器把总线上的差分信号转化成 TTL 信号通过 RX 引脚传输到串口控制器中。通常在这些节点中只能有一个主机，剩下的全为从机。在总线的起止端分别加了一个 120 欧的匹配电阻。
