HGXMA-9262HCP智能数字显示调节仪与各类传感器、变送器配合使用,可对温度、压力、液位、流量、重量等工业过程参数进行测量、显示、报警控制、变送输出、数据采集及通信。
仪表硬件大幅度减少,系统的组成结构相对简单。在用户申请范围内,多种输入信号兼容。采用了优化设计,工艺显著改善,没有飞线,没有调整电位器,所有的校准和功能可全部通过键盘由软件完成。最多可设定四个报警输出,报警方法可达十种以上,并可对报警参数进行监控。可选加两路D/A输出口,可以对过程量和控制量同时进行光电隔离输出,以确保被控系统的安全可靠。提供5V和24V两个恒压源输出,可满足大多数辅助功能的需求。
任何复杂的控制、调节、报警、输出等功能,均可由仪表工进行简单的操作,设定后加以密码保护,使其变成一个傻瓜式仪表,现场操作工将不能修改被锁定的参数。甚至还可做到不让操作工查看。由用户自己设定的四个类别百种级别的抗干扰模式,可适应各种环境的干扰源。
二、HGXMA-9262HCP智能数字显示调节仪特点:
1、万能信号输入,用户任意选择。(热电偶,热电阻,电压,电流,线性电阻,频率)。
功能:
2、单屏或双屏LED显示。根据工况可对量程显示进行任意修正。线性输入信号显示量程可任意设定,也可开方显示,加小信号切除。
3、副屏可进行设定值和输出值切换。
4、智能数字显示调节仪可提供2~4个继电器独立输出,4个继电器也可两两相关联输出,报警控制方式任意选择。可实现输入端故障报警输出。
5、可实现定时或计数功能,也可逆计数。
6、可作为电流、电压给定器。无输入信号,可通过按键改变显示内容为过程量和控制量的百分比。
7、智能数字显示调节仪可外供24V电源(提供给二线制变送器)。
8、测量值变送输出: 0~10mA、4~20mA、0~5V、1~5V、0~10V等,变送范围任意设定,修正。
9、智能数字显示调节仪可提供多主机,单主机,无主机方式的RS485异步串行通讯方式。通讯数据校验遵照CRC-16美国数据通讯标准,高可靠性循环,条码校验。
三、HGXMA-9262HCP智能数字显示调节仪主要技术指标:
基本误差:0.5%FS或 0.2%FS±1个字
分 辨 力:1/20000、14位A/D转换器
显示方式:双排四位LED数码管显示
采样周期:0.2S
报警输出:二限报警或四限报警,报警方式、报警灵敏度可设置,继电器输出触点容量 AC220V/3A或AC220V/1A。
变送输出: 4~20mA、0~10mA、1~5V、0~5V 精度:±0.3%FS
通讯输出:接口方式–隔离串行双向通讯接口RS485/RS422/RS232/Modem
波 特 率 :300~9600bps内部自由设定
馈电输出:DC24V/30mA
电 源:开关电源 85~260VAC 功耗4W以下

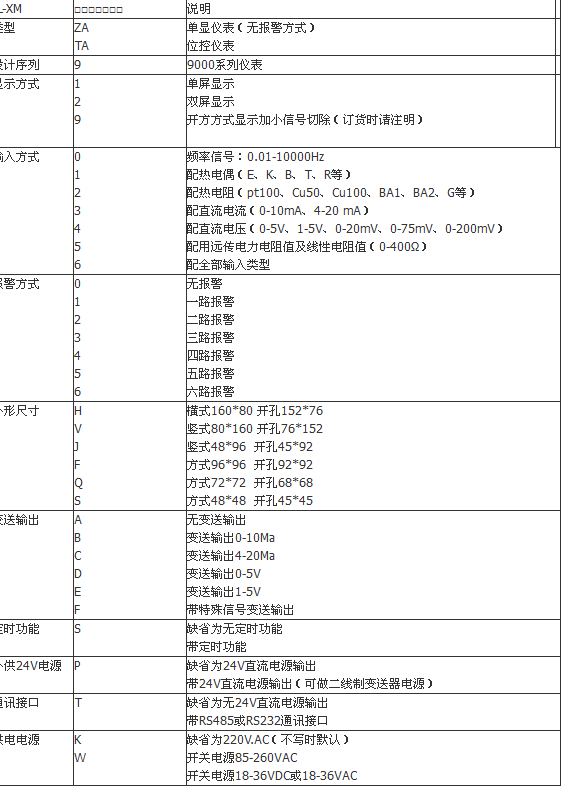

HGXMA-9262HCP系列智能数字显示调节仪
面板指示
显示方式指示内容
双屏显示测量时主屏显示测量值,副屏显示设定值;
测量时按▲键,副屏显示窗依次为设定值、变送输出的百分比或输入过程量的百分比。
设定时主屏显示提示符,副屏显示对应提示符参数。
单屏显示测量时显示测量值;设定时交替显示双屏显示中主副屏内容。
