XMTA-7000、XMT7000系列温度控制仪型号定义说明

概述

XMTA-7000、XMT7000系列智能温度控制器是一种经济型的智能工业调节仪表，广泛应用于机械、化工、陶瓷、轻工、冶金、石化、热处理等行业的温度、流量、压力、液位等的自动控制系统。

主要特点

●热电偶、热电阻、模拟量、频率脉冲等多种信号自由输入，量程自由设置
●软件调零调满度，冷端单独测温，放大器自稳零，显示精度优于0.5%FS
●模糊理论结合传统PID方法，控制快速平稳，先进的自整定方案
●输出可选:继电器触点、逻辑电平、可控硅单相或三相过零和移相触发脉冲、模拟量，另附二路可定义的报警触点输出。

二、主要技术指标

1.输入
热电偶KESJTB R N
热电阻Pt100 JPt100 Cu50
线性信号0-5V 1-5V mV Q
0-10mA 0-20mA 4-20mA
2.基本误差:输入满量程的土0.5%士1个字
3.分辨率:1 °C、
4.采样周期: 2次/sec
5.报警功能:上限， 下限，上偏差，下 偏差，区间外，区间内
6.报警输出:继电器触点AC250V 3A (阻值)
7.控制输出:继电器触点AC250V 3A (阻值)
逻辑电平: DC 0/12V
过零触发脉冲:光偶可控硅输出1A600V
移相触发脉冲:光偶可控硅输出1A 600V
0-10mA电流输出(负荷阻值600N以下)
0-20mA电流输出( 负荷阻值6000以下)
4-20mA电流输出( 负荷阻值6000以下)
8.控制方式:模糊PID控制、位式控制
9.电源电压: AC85-264V(50/60Hz)
(额定100-240V AC)
21.6-26.4V AC(额定24V AC)
21.6-26.4V DC (额定24V DC)
10.工作环境:温度0-50°C， 湿度<85%RH的无腐蚀性场合，功耗<5VA

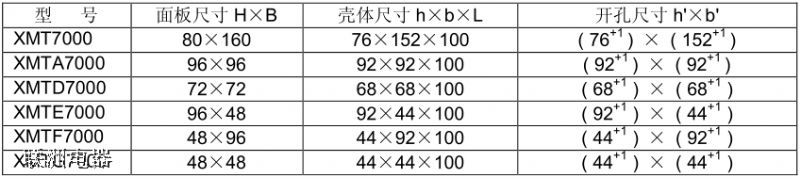

11.面板尺寸: 80X160，160X 80，96X96,72X72，48X96，96X48，48 X 48mm

三、产品确认

请参照下列代码确认送达产品是否与您指定的型号一致。
产品代码
XMT①-7②③④

①仪表面板尺寸(高X宽mm)
S: 80X 160　　 E: 96X48
空: 160X 80　　F: 48X 96
A: 96X 96　　　G: 48X 48
D: 72X72

6 设计序号
②主控控制方式
0二位式
2三位式
4位式PID(继电器通断比例输出)
5位式PID(过零固体继电器信号输出)
6可控硅移相触发脉冲输出，PID 调节
7可控硅过零触发脉冲输出，PID调节
8逻辑电平输出，PID调节，驱动SSR

③辅助控制方式
0无报警
1 上限输入值报警
2 下限输入值报警
3 上下限偏差报警

④输入信号
1 热电偶输入
2 热电阻输入
3 mV信号
4 远传压力电阻信号
5 标准电流、电压信号
