ZPAC变配电监控管理系统

1、系统概述

随着社会经济的发展，能源问题已经成为当务之急，能源利用采用科学化的监控管理，已成为人们解决能源问题的重要手段；ZPAC变配电监控管理软件，就是针对现代化智能建筑、工厂、企事业单位等的变配电设备进行智能化管理，提供的一套完整的解决方案。

本公司的ZPAC变配电监控管理软件目的是通过智能成套设备、工业以太网，将变配电设备在正常及事故情况下的监测、保护、控制、计量同工厂集散控制系统DCS、楼宇自控系统BA以及企业资源计划管理（ERP）融合在一起，达到高层次、高透明度的信息化管理，从而达到节约能源、减轻运行值班人员的劳动强度、改善工作环境、减少人力成本、提高劳动生产率，使变配电系统更安全、合理、经济的运行。

2、系统特点

·系统设计的标准性：整个系统采用开放式设计，可以方便地扩充功能，方便地跟其它系统连接，支持各类规约，可任意与符合该规约的装置连接，真正做到即插即用。

·先进性：采用面向对象编程技术和COM技术，软件高度模块化，可二次开发性和可维护性好。
·安全性：系统的多级权限系统和用户口令，保证了系统内部的安全性。
·除普通的四要功能外，更注重数据的分析管理和设备的管理，为用户的变配电监控管理提供有效完善的数据。

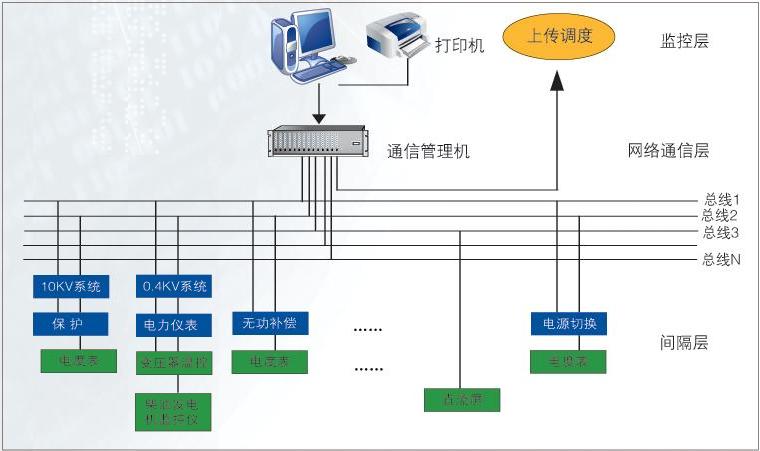

3、系统构成

1)、监控层

·由一台或多台计算机工作站、打印机、语音告警设备、模拟屏、UPS、网络交换机等构成。
·监控层的任务是实时采集全站的数据并存入实时数据库和历史数据库，通过各种功能界面实现实时监测、远程控制、数据汇总
查询统计、报表查询打印等功能,是监控系统与工作人员的人机接口,所有通过计算机对配电网的操作控制全部在监控层进行。

2)、通讯层

·通讯层主要是指通讯管理机，由通讯管理机硬件装置和通讯管理机、通信线路、通信接入软件组成。
·通讯管理机的任务：实现与现场智能设备的通讯及与监控后台及调度主站的通讯。一方面，通讯管理机可独立实现对现场智能装置通讯采集，如保护或仪表装置，同时把采集的信息选择性的转发到与通讯管理机相连的监控后台系统或远方调度系统；另一方面，把监控后台系统或远方调度主站的信息命令解释并转发到现场连接的智能设备，达到对现场智能设备的控制操作。

·通讯管理机在整个系统中起到关键枢纽的重要作用。通讯管理机的规约接入支持能力直接影响系统的拓展能力、影响系统在工程中的应对能力。

3)、间隔层

·间隔层主要是指现场与一次设备相连的采集终端装置，所有智能装置如网络电力仪表、微机综合保护装置、智能型直流系统和干式变压器温控仪、出线开关回路采用的信号采集器等设备均为间隔层的主要组成部分。

4、系统功能

1)、数据库功能2)、绘图组态功能3)、实时告警功能及内容4)、事件记录查看功能5)、用户管理功能
6)、模拟量质量统计功能7)、开关量分合统计功能8)、设备简易控制管理功能9)、电度实时库功能10)、打印管理功能11)、遥控功能12)、曲线显示功能13)、事故追忆功能14)、故障录波功能15)、通讯管理功能
