电流互感器接线图

1 月 22, 2019

电流互感器它的本身就是一个副线圈,穿入互感器的电线就相当于主线圈,主,副线圈,的共同存在才可以完成磁藕合。当穿入互感器的电线变化时,所产生的磁通也变化,其中的部分磁通穿过副线圈,因而在副线圈中产生了感应电动势。这就叫互感现象,主副线圈并无联系,而是通过磁通来联系的,这种联系叫做磁藕合。

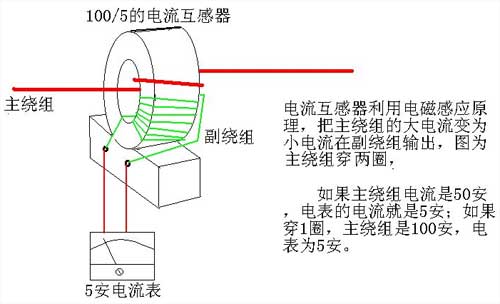

电流互感器接线图

假如我们把电线从互感器中在绕一圈的话。主线圈的就会电流增强,磁通增大,而这个时候的副线圈的感应电动势[感应电流]的方向与主线圈的的电流方向相反,这个现象可以用楞次定律来解释的

电流互感器上有4个脚和一个圆孔,圆孔是用来穿初级也就是你要检测的电流的导线的,四个脚有两个脚是次级输出脚,另两个脚是固定脚。可用万用表测量一下,有阻值的两脚是输出脚。
