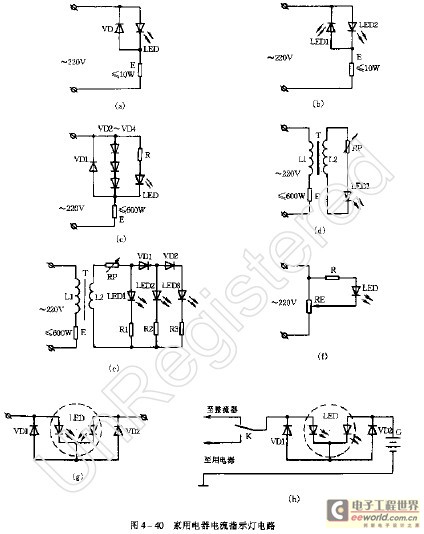

电路图4-40（d）、（e）所示，在这里，使用电流互感器T将一次测电流转变为二次侧电压来驱动发光二极管。
其中，图4-40（d）所示的电流互感器的绕制数据是这样的：铁芯截面积为9cm×10cm，12漆包线为φ0.1mm，绕1500匝，L1漆包线6~10匝，次级12用φ0.12mm漆包线绕1500~2000匝。
元件选择：RP用100Ω的线绕电位器；VD1、VD2用2CP10；LED1用GH5R2ADN红色发光二极管，LED2用GH5R2ADN黄色发光二极管，LED3用GH5R2ADN绿色发光二极管。
由于电流互感器二次侧电压大小与一次侧流过的负荷电流成正比，因此，用电流互感器来取样，不仅可以作家用电器的电流指示，而且还可以依据图4-40（d）LED亮度变化或图4-40（e）点亮LED的数目多少，来观察负荷的变化情况。
图4-40（d）、（e）中的家用电器E的符合≤600W。
