数字式IC卡电度表工作原理

一、IC卡电度表介绍：

1.为什么采用IC卡予收费电度表方案：

对旧式电磁电度表的改造有许多方案，归纳起来一种是数据采集方式；另一种是数据卡（IC卡或磁卡）方式。数据采集方式是用无线或有线将电度表中的用电量传送到电业局；这种系统造价很高,一些发达国家一般采用这种方式。数据卡方式是用卡作为数据传递的媒体,这种方式较适合我国的情况。其中IC卡（电卡）与磁卡相比大小一样,但记录数据的媒体不同。磁卡上有一磁带,它记录数据的方式如同磁带录音机,数据的记录及读出全要磁头移动。IC卡是将集成电路（存储器）封装在塑料基片中,数据的记录、读出由CPU芯片完成。IC卡的优点是（1）信息量大、可加密,可靠性高；（2）信息保存时间长、不易破坏（磁卡在外磁场下可消磁）；（3）可以重复使用；（4）成本低。

2.卡式电度表收费系统：

微机管理系统售卡机IC卡卡式电度表

微机及写卡机由售电单位（电业局）管理，用户持卡首先到售电单位用现金购买自己所需的电量（度数），回家后将卡插入电表的卡座中（CPU芯片），这时用户可以用电，当用户电表中记录的电量还剩下10度时，便向用户发出一次警告（如断电一次），提醒用户重新购买电量。如果电表剩余电量到零时，仍不补充新电量，则电表中的继电器断路，停止供电。

3.电表的技术指标：（符合IEC1036及JB/T8382-1996标准）

（1）技术指标：

a.电流量程：5（20）A,5（40）A

b.电表常数：1600imp/kW,h

c.启动电流：0.4%IB

d.功率：小于2W

e.IC卡：加密，可重复使用

f.其他功能：4位数字显示，报警功能，数据会写，双向计数。

g.使用环境：-20℃～45℃

h.体积：154mm×110mm×63mm

i.重量：0.7Kg

4.主要结构及工作原理：

电能表外壳采用阻燃ABS塑料，接线端子采用酚醛树脂制成，所有元件都安装在PCB板上，4位LED显示。

电表由两个主要功能块组成：一是电能计量部分，一是微处理器部分。电能计量部分使用单相电能检测专用集成电路，该电路产生与用电成正比例关系的脉冲序列，然后送至微处理器管理系统；电卡上的电量数据通过电卡直接送至微处理器管理系统，最后由CPU运算后，提供显示、报警继电器。状态信号。

5.主要功能：

（1）电能卡

电能卡采用单一电源EEPROM技术，一表一卡制，用户相互之间不通用，数据回写多重加密，IC卡可重复使用。

（2）电量显示

电表采用4位LED显示，最大显示9999KWh，用电时倒计数，显示方式：

上电时显示F1—F6,平时每30秒显示F1—F3一次

F1—–本次读卡电量（最大为9999度）

F2—–剩余电量（最大为9999度）

F3—–累计电量（最大为9999度）

F4—–负荷设定（最大为99.99千瓦）

F5—–报警电量（最小为1度，最大为99度）

F6—-最大负荷（最大为9999千瓦）

（3）数据保护

数据保护采用全固态集成电路技术，无需电池，断电后数据可保存十年以上。

（4）报警

用户用电时，电能表中电量递减计数，当表中剩余电量等于报警电量时（报警电量可根据各电业局不同情况在0～99度中预置），跳闸断电一次，用户需插入电能卡，就可恢复供电。

（5）断电

当电能表中剩余电量为零时，电能表自动拉闸，中断供电，直到插入电量有效电能卡。

（6）负荷控制

通过电能卡可设定用户的最大用电负荷，负荷以千瓦为单位设置，并可通过电能卡改变设置。当实际用电负荷超过设定负荷时，电能表自动拉闸断电，提醒用户减小负荷，5分钟后自动恢复供电。

（7）回写功能

电能卡能将用户的累计用电量、剩余电量、超负荷次数、非正常用电时间回写到售电系统中，便于管理部门的统计管理。

（8）防窃电功能

当剩余电量为零时，继电器就跳闸而用户短路继电器方式用电时，该表记录非正常用电的时间，并在用户下次购电时回写至售电系统，便于电力管理部门作相应的处理。本表还采用了双向记录芯片，防止进出线反接的窃电行为。

（9）用户抽检功能

当电力部门需对用户进行抽检时，售电软件为其提供数据参数，根据电力部门要求，提供优先抽检的用户序列。

（10）为了便于管理，还为电力局设计了专用的复位、测试、显示IC卡。

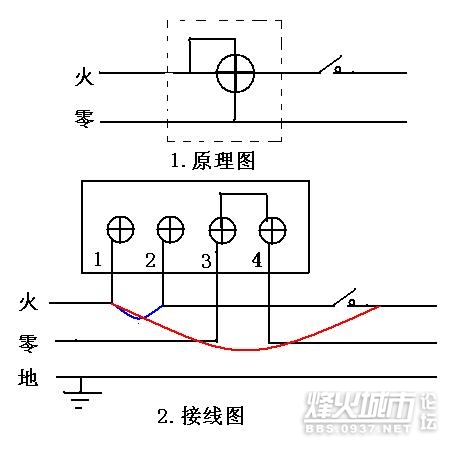

下图所示

**方法

若按蓝线所标短接，则会记录你非法用电。

若按红线所标短接，短接前切记将开关断开，即可不交电费使用。
