电压电流转换接口AM442原理及应用

1 月 19, 2019

AM442是一个用于处理差分电桥信号的电压电流转换接口集成电路。它不仅能通过二线制方式将输入信号转换成标准的4-20mA电流信号,而且也能通过三线制方式输出0/4-20mA的电流信号。

AM442由三部分组成,一是用于差分信号放大的高精度前置放大器(I A),二是高度稳定的可调参考电压源(4.5~10V),该电压源同时可作为外接器件的激励电源,三是由电压控制的电流输出级,用于将电压信号转换成电流输出(0/4-20mA,12±8mA输出)。此外,AM442还有一个附加的可作为电压源或电流源的运算放大器,因此AM442可以适应工业上的不同需求,此外,只要外接少量元件,就可使AM442成为一个用途广泛的电压电流转换接口电路。

2 引脚功能和主要特点

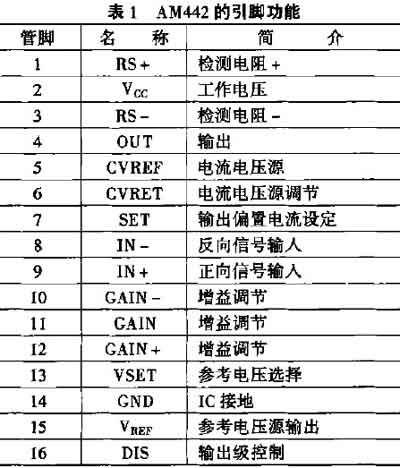

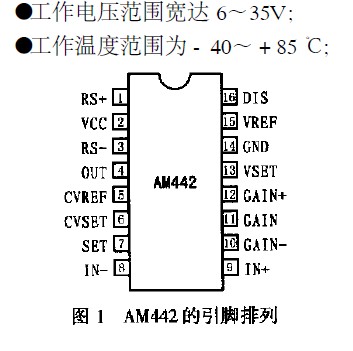

AM442的引脚图如图1所示。各引脚的详细功能如表1所列。

电压电流转换接口AM442原理及应用

AM442有以下主要特点:

*工作电压范围宽达6~35V;
*工作温度范围为-40~+85℃;
*带有4.5~10V可调的高度稳定参考电压源;
*带有高精度前置放大器(输入信号范围大);
*带有附加的电压和电流源;
*增闪系数和偏置可调;
*二线方式输出为4~20mA;
*三线方式输出为0/4~20mA;
*输出电流范围可调;
*内置极性保护;
*过载时可自动切断输出电流(可选择);
*带有过流和超温保护功能。

3 电路原理

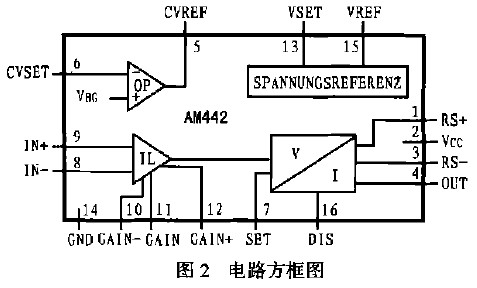

AM442是一个用于处理差分电桥信号的电压/电流转换接口集成电路。通过少量的外接元件就可以输出电流,而且可在一个较大的范围内调整。除了外接电阻Ro到Rs和电容C1(C2)之外,要使电路正常工作,还需要一个外接的三极管和一个起保护作用的二极管(见图2、图3)。外接的三极管可降低AM442的耗散功率。同时,在选择二极管和三极管时也要注意它们本身的耗散功率,AM442由三个基本单元组成,第一部分为输入级,第二部分为输出级,第三部分为可调的参考电压源。其框图如图2所示。

电压电流转换接口AM442原理及应用

3.1 输入缓冲放大器

AM442的输入级是一个高精度的前置放大器。它有较大的增益调节范围,能适应不同的差分输入信号,因而可用于各种不同变化范围的传感器信号处理。增益系数的大小由外接电阻来决定。

3.2 电流输出级

在电流输出端,借用于内置参考电压源,并通过外接电阻调节偏置电压,即可调节输出电流的最小值Iset。输出电流Iout是通过集成电路管脚4(OUT)控制的三极管T1输出的。AM442的一个特别功能可通过管脚16(DIS)来实现,如果管脚DIS与参考电压管脚15(VREF)相连,那么在输入信号过载时,输出电流会自动切断。如果管脚16(DIS)空着,那么输出电流不会因为输入信号过载而自动切断。

此外,当芯片温度过高时,AM422会自动切断输出电流。

3.3 参考电压源

AM442中的参考电压源,可用作需要恒定电压的传感器或其它外接电路的供电电源。它可通过外接的电压分配器提供从4.5V~10V的任意一个数值的电压源。

电压电流转换接口AM442原理及应用



电压电流转换接口AM442原理及应用

4.1 三线输出应用电路

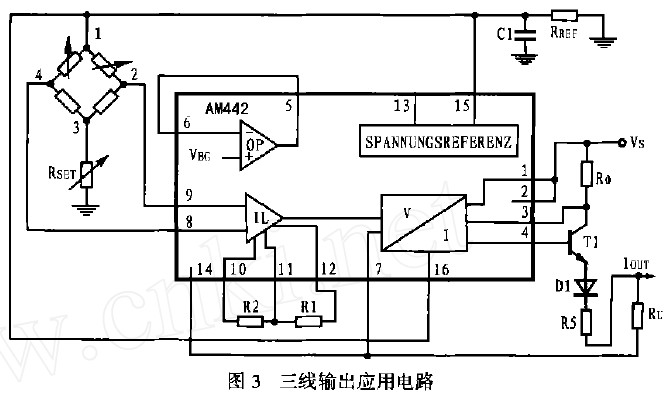

AM442典型的三线输出应用如图3所示。在三线方式输出时,管脚2(Vcc)和管脚1(RS+)相联,管脚14(GND)与地Ground相联,电路的输出增益系数可由外接电阻R1和R2来调节。AM442在该方式工作时,电路具有过流关断功能。

该例中,如需输出电流在0~20mA之间变化,那么,在偏置电流Iset为零(管脚7与管脚14相联)时。根据转换公式,其输出电流Iout应为:

Iout=VinGin/R0

同时,在电源电压和集成电路的最小工作电压Vcc(min)为6V时,它们与负载电阻RL之间的关系必须满足下面的式子,整个电路才能正常工作:

Vs据≥IoutmaxRL+6V

若将附加的运算放大器作为恒流源来使用。那么,用于传感器的桥式电路中的恒流源电流Is,可通过外接电阻Rset来确定,公式为:

Is=VBG/RSET

式中,VBG应取1.27V。实际上,在输出电流范围为0~20mA(三线方式输出)时,如果输入电压Vin的范围为0~250mV,VREF=5V,Gin=2,那么,其主要外接元件的取值应为:R0=25Ω,R1=22kΩ,R2=22kΩ,R5=40Ω,RL=0~600Ω,C1=2.2μF。

4.2 二线方式输出应用电路

图4给出了典型的二线方式输出应用电路图。在二线方式输出时,管脚2(Vcc)和管脚3(RS-)相连。需要说明的是,该方式由于AM442的16脚(DIS)悬空不接,因此不具有输入过载时的超载判断功能。

而输出增益系数则仍由外接电阻R1和R2调节。

对于二线输出方式,在输出电流范围为4~20mA时,如果输入电压VIN的范围为0~200mV,VREF=5V,GIN=2,那么,外接元件的数值应为:R0=25Ω,R1=22kΩ,R2=22kΩ,R3=100kΩ,R4=0~5kΩ,R5=40Ω,RL=0~500Ω,C1=2.2μF,C2=100nF。
