XGKF-DXN-T户内高压带电显示装置 适用7.2KV、12KV、35KV

先来科普一下什么是高压带电显示装置：

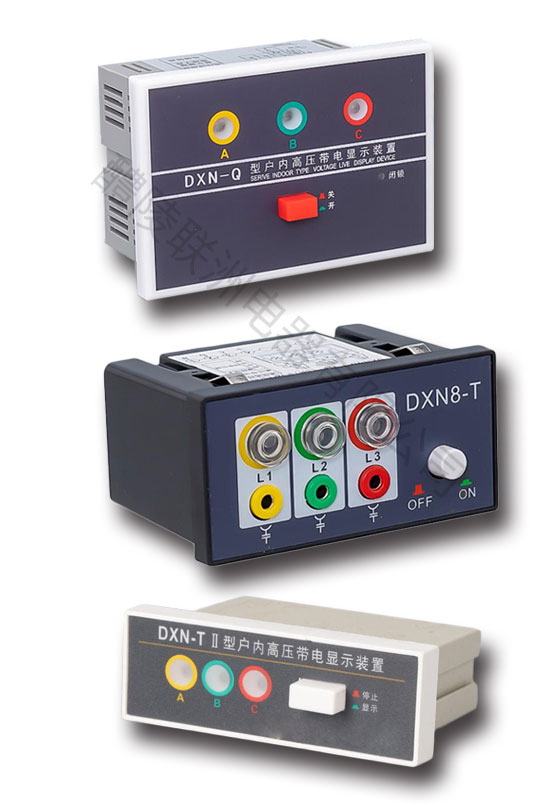

　　高压带电显示装置用以提示高压设备带电状况和强制闭锁有关设备（接地刀闸、开关柜门、网门等），是保证安全的重要措施之一，包括传感器和显示器两个部分，如图1所示。传感器可以与各种类型高压开关柜、隔离开关、接地开关等配套使用；显示器分为提示性显示器和强制性显示器，前者用于提示高压带电设备的带电状况，起防误与安全的提示作用，后者除具有提示性显示器功能外，还可与电磁锁等防误锁具配合使用用于强制闭锁开关柜操作手柄及网门等，达到防止带电合接地刀闸，防止误入带电间隔，提高开关设备防误性能。此外，为方便用户现场双电源核相，有的显示器面板设置了相位测试端，兼做“核相”作用。

用在哪里？

　　在实际应用中，高压带电显示装置主要安装在线路接地闸刀、母线接地闸刀、母线压变接地闸刀、开关柜及其他需要闭锁的地方实施强制闭锁，防止电气误操作。感应传感器的接线原理如图2所示。传感器要安装于带电体正前方，与高压带电体无直接联络，并保持一定的安全距离。它接收高压带电体电场信号，并将之传送给显示器。在采取可靠的安全措施下，一般均可进行带电安装。

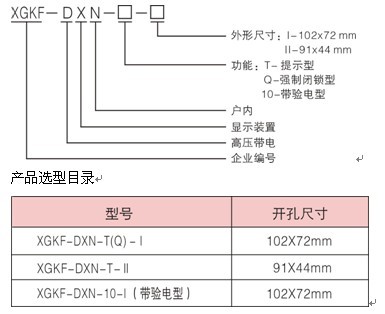

XGKF-DXN系列型号的说明和定义

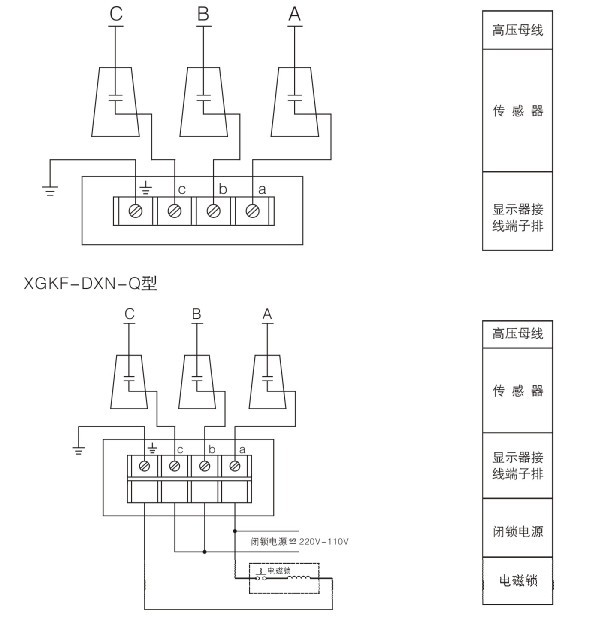

安装接线和示意图

技术参数和指标

• 使用环境：温 度：-30℃~+40℃ 相对湿度：<95%RH
• 额定频率：50Hz
• 相 数：三相
• 启辉电压：700-1500V(10kV) 1400-1800V(24kV)
• 最小输入电流：5uA
• 电气绝缘水平：2000V/1min(工频)

具体应用解答

装置与电磁锁的配合使用

　　电磁锁装置通过一个闭锁输入接口和高压带电显示闭锁装置连接，在高压设备带电时强制闭锁，无电时允许手动解锁，通过闭锁杆遮挡操作孔、按钮或柜门来实现其闭锁功能的，闭锁杆和被闭锁设备之间通常不存在相互作用力的关系，比如闭锁柜门时，如图3所示，门的关闭功能仍然依靠原有的锁具，电磁锁装置装在门框上，闭锁杆阻挡门的开启，只有在非法操作时，闭锁杆才与门有力的作用。

装置用于电气闭锁

　　高压带电显示装置能根据高压设备带电状况，输出一个闭锁触点给电动操作的设备（如接地刀闸）控制回路，在高压设备有电时，该触点K断开，控制回路被闭锁，不能电动操作，只有在高压设备无电时，触点K闭合，才满足操作条件。这样就保证了只有在高压设备不带电的情况下，才能电动操作该设备。

装置与微机五防闭锁设备的配合

　　使用《国家电网公司防止电气误操作安全管理规定》明确要求：对采用间接验电的带电显示装置，在技术条件具备时应与防误装置联接，以实现接地操作时的强制性闭锁功能。高压带电显示装置微机五防装置配合使用，共同完成线路侧合接地刀闸或挂临时接地线时验电操作。线路有电时装置输出闭锁触点，告诉微机五防装置线路有电，不能操作。当线路三相均不带电时，装置允许操作灯亮，触点闭合，此时电脑钥匙插入验电器,将形成回路,使电脑钥匙检测到有电流，表明线路无电压，可以操作。

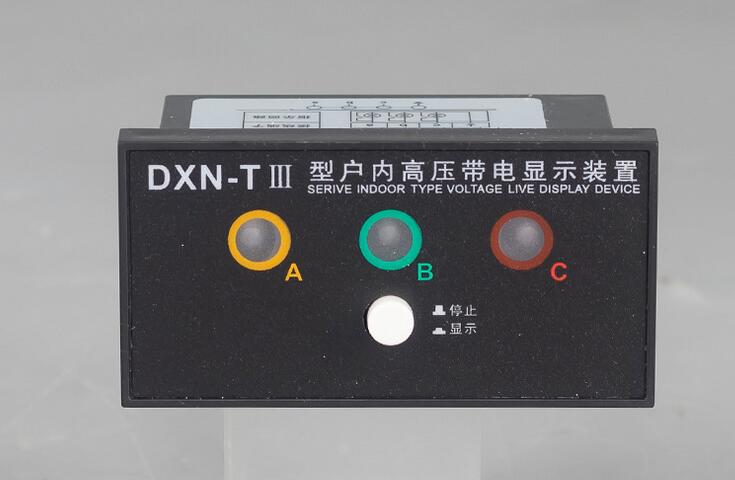

DXN-T户内高压带电显示装置出货实图记录
