本文将介绍的是一款关灯后，灯光渐渐熄灭的电路设计图，这种自动熄灯电路启动后。允许你有充分的时间利用照明灯的光线上床就寝，然后自动关闭。并且电路在不照明时几乎不耗电。

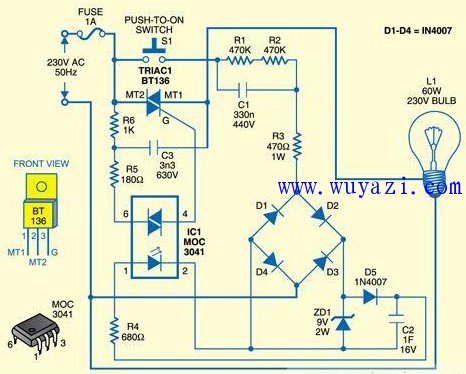

如下图所示，220V交流电源采用电容降压，图中C1为限流电容。C2为定时电容，容量为1F.当开关S1合上片刻后，大电容C2充电，其储存的能量经R4驱动光耦模块MOC3041中的内部LED.完成对外部双向可控硅BT136的过零检测驱动功能。
电路的工作过程很简单：合上S1片刻不放。等待220V交流电源经鉴流电桥D1~D4对电容C2充电，然后松开S1.此 时双向可控硅BT136的栅极触发导通。卧室照明灯L1发光，便于主人上床就寝。主人躺下就绪后。此时C2上的电荷释放完毕，灯光也自动熄灭。由C2和 R4控制的照明时间大约为几分钟，这段时间足以完成就寝前的各项准备。
