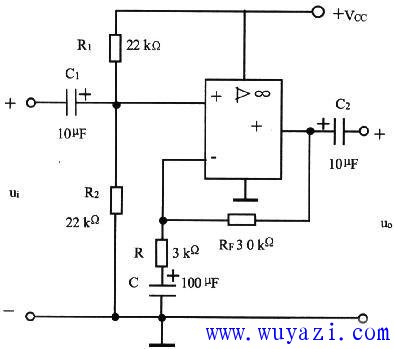

电源Vcc通过R1和R2分压，使运放同相输入端电位由于C隔直流，使RF引入直流全负反馈。所以，静态时运放输出端的电压V0=V-≈V+=+Vcc/2;C通交流，使RF引入交流部分负反馈，是电压串联负反馈。放大电路的电压增益为放大电路的输入电阻Ri=R1/R2/rif≈R1/R2,放大电路的输出电阻R0=r0f≈0.
简易单电源同相输入式交流放大电路图
