智能照明系统室内光采集电路图

3月 23, 2019

系统采用单片机为控制器,用热释人体红外传感器和光照强度传感系统来检测室内有无人员及室内光强,提出了一个智能照明控制系统的原理框图,并在此基础上设计了智能照明控制系统的部分硬件电路,该系统采用模块化结构设计,条理清晰,便于改进和扩充。同时还具有体积小,控制方便,可靠性高等优点,可以满足办公场所智能照明控制的要求,以达到节能目的。
室内环境光采集电路

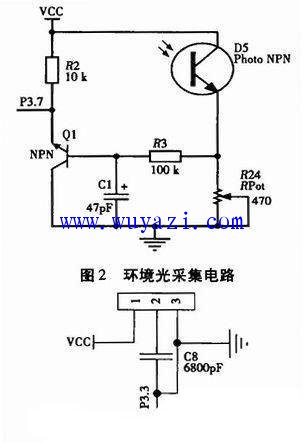

室内环境光采集电路如图2所示。工作原理为当办公场所室内自然光光照强度高于一定程度时(即设定参数),则光敏三极管D5呈现低阻状态即小于1 kΩ,三极管Q1的基极电压将增大,使三极管Q1饱和导通,就会使三极管Q1集电极输出低电平,不参与其工作。当办公场所室内自然光光照强度小于一定程度时(即设定参数),则光敏三极管D5呈现高阻状态大于100 kΩ,使三极管Q1截止,Q1的集电极输出高电平,参与其电路工作。其中可变电阻R24是作为调节室内环境光光照强弱灵敏度参数的器件,其阻值的大小,将会是三极管Q1在不同的室内环境光照强度参数下导通,而R3、C1组成的电路是防止外界干扰而设计的,具有防干扰的作用。
