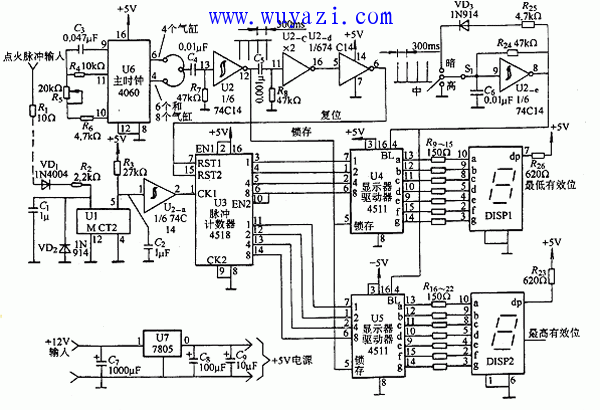

转速表显示发动机曲轴转速。一种数字式发动机转速表电路如图下所示，这种转速表由一个u1 和u2-a等组成的输入信号调节器、一个脉冲计数器为u3、两个显示驱动器u4 和u5 带动两个电子显示装置disp1 和disp2、一个主时钟为u6和一个电源稳压器u7等组成。其输入信号取自发动机点火系分电器中的断电器触点断开时产生的脉冲信号，以此作为电路触发脉冲信号。电路中所有+5v电源均由稳压器u7提供，u7 的电源则由汽车12 v电源提供。可显示两位有效数字的发动机转速。
数字式发动机转速表电路图
