指纹识别汽车防盗系统模块电路图

　指纹识别是生物特征识别的一种，它利用指纹特征的惟一性和终身不变性对个人身份进行认证，具有极高的安全性和易用性。本文将指纹识别技术应用于汽车防盗系统中，并结合GSM无线通信网络，实现远程报警，有效地保障了汽车的安全。
　　工作原理：车主停车熄火后，防盗器进入锁定状态。此时如果汽车钥匙不在ON位，就不能进行指纹识别；只有当汽车钥匙在ON位，才可用指纹识别解锁防盗器并自动点火。在锁定状态下，汽车的油路、电路等被切断，汽车钥匙无法点火；如果强行剪断指纹采集模块和控制盒的连线，或者不识别指纹而强行用汽车钥匙点火，汽车会通过鸣号、闪灯和无线通信网络报警。在锁定状态插入密码钥匙可进入解锁状态，并可根据LCD和语音提示通过小键盘进行指纹注册/删除、手机号码设置和应急点火等操作。
　　USB接口电路

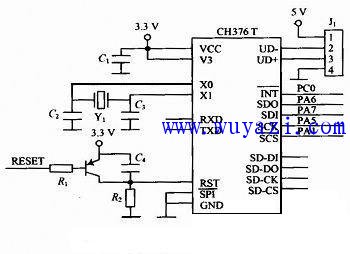

　　USB接口电路主要由文件管理控制芯片CH376T实现，CH376T支持USB设备方式和USB主机方式，并且内置了USB通信协议的基本固件、处理 MassStorage海量存储设备的专用通信协议的固件、SD卡的通信接口固件、FAT16和FAT32以及FAT12文件系统的管理固件，支持常用的 USB存储设备和SD卡。CH376T支持二种通信接口：SPI接口和异步串口。本设计采用SPI接口与MCU进行数据通信，电路连接方式如图2所示。串行数据输入SDI、输出SDO和时钟SCK分别接STM32F103VC的SPI1_MOSI。SPI1_MISO和SPI1_SCK，中断请求输出端 INT接PC0，片选端SCS由PA1控制。图中的RESET是系统复位信号，晶体振荡器Y1选12 MHz。当车主要进行指纹注册/删除或应急点火时，将密码钥匙（U盘）接入J1以读取密码信息。
