直流电动机的失磁保护由失压继电器KAi控制，其常开触点申接在直流电动机的控制回路。当要求弱磁保护时，可调节电位器RP,以改变动作设定值。失磁保护也可采用欠电流继电器（串接在励磁回路中）。过电流保护由过电流继电器KI和电压继电器KA2控制，KI作过载和短路保护用。KA2是为防止电动机高速反转时造成过电流而设的（如果不需要正反转运行，KA2可不用）。过电流继电器一般可按电动机额定电流的1_ 1-1.2倍来整定。
查看联系方式

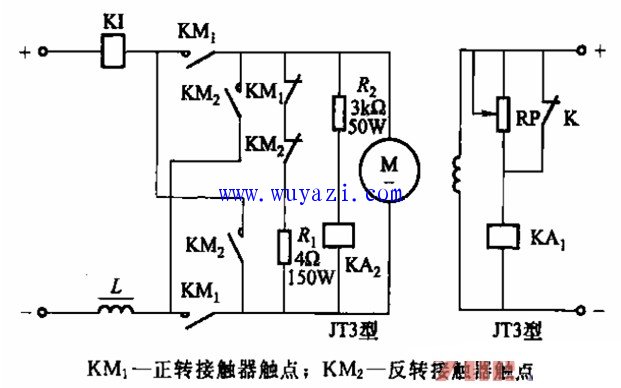

直流电动机的失磁/过电流保护电路图
