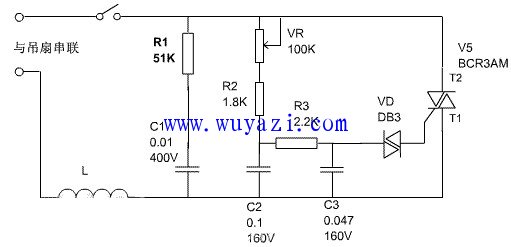

本文介绍的是吊扇电子调速器的原理电路，如下图所示，R1、C1、L为吸收网络，防止可控硅开、关时产生的尖峰脉冲对其他电气设备产生的干扰。VR、R2、C2、R3、C3组成可调积分电路，控制双向可控硅VS的导通角，从而控制输出电压。
查看联系方式
吊扇电子调速器的原理电路图
