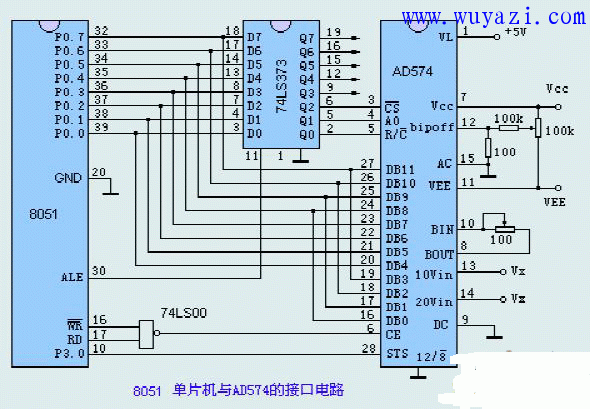

下图是8051 单片机与AD574A 的接口电路，其中还使用了三态锁存器74LS373 和74LS00 与非门电路，逻辑控制信号由( 、和A0)有8051 的数据口P0 发出，并由三态锁存器74LS373 锁存到输出端Q0、Q1 和Q2 上，用于控制AD574A 的工作过程。
AD574A的接口电路图
