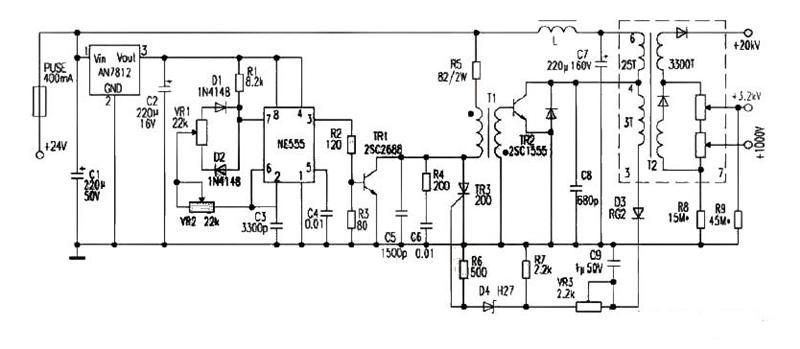

目前，一些照相机CRT使用11.4cm（4.5英寸）纯平面CRT作为显示部件，其高压部件的阳极电压为+20kV,聚焦极电压为+3.2kV,加速极电压为+1000V,高压部件供电为直流24V.本文的电路是为替换维修这些显示器的高压部件而设计的。电路由NE555构成脉冲发生器，调节电位器VR2可使之产生频率为20kHz左右的脉冲，电位器VR1调脉宽。TR1为推动级，脉冲变压器T1采用反极性激励，即TR1导通时TR2截止，TR1截止时TR2导通，D3、C9、VR3、R7及D4、R6、TR3组成高压保护电路。VR2用于调频率，调节VR2可调整高压大小。
VR2选用精密可调电阻。T2可选用彩电行输出变压器变通使用。本电路选用的是东洋SE-1438G系列35cm（14英寸）彩电的行输出变压器，采用此变压器阳极电压可达20kV,再适当选取R8的阻值使加速极电压为+1000V、R9的阻值使聚焦极电压为+3.2kV即可。整个部件采用铝盒封装，铝壳接地，这样可减少对电路干扰。 如下图所示。
