平时我们在路上看到的各种各样的LED广告牌，都是通过一个程控电路控制，使之呈现出我们需要的团或者文字。本文介绍的是一款多功能程控功耗LED显示电路。该电路具有八路输出，六种基本花样。通过电路设置的四个花样选择端（B1~B4）的不同连接。LED循环花样可多达20多种。

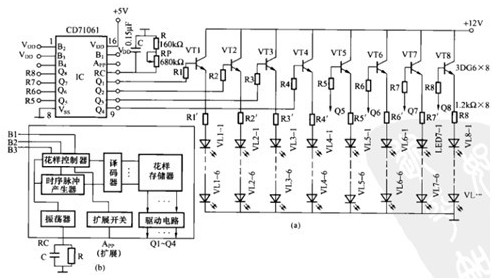

从下面所示的电路图中可以看到，该电路是以多功能程控闪光集成电路CD71061为核心元件的电路。一个八进制计数和外接的三个花样控制选择端B1、B2、B3,其不同的外接电平状态可选择不同的花样，从花样控制电路的六根控制线译码后，决定选择何种花样，而由时序译码器产生的时序选择每种花样控制各组单元的读出，被选中的ROM单元的信号经驱动电路放大后，由输出端Q1~Q8输出，控制VT1~VT8的通断，从而使LED按选中的花样闪亮。B1、B2、B3均接VDD,则输出按1~6花样自动转换，调节RW可改变时钟脉冲频率。
