采用接口芯片ULN2003，对碎矿皮带运输系统的自动延迟电子程序控制电路进行了改造，整个电路十分简单、成本低、体积小、维修调试十分简单方便。
1、电路原理

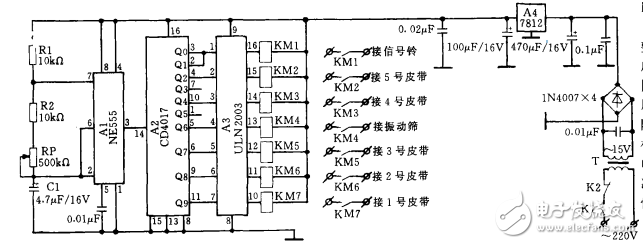

自动延迟电子程序控制电路见图。当皮带运输系统破碎机开车后，破碎机电动机运行接触器K1的辅助触点闭合，使自动延迟电子程序控制电路板接通电源，经降压变压器T、桥式整流和三端稳压集成电路A4后，提供稳定的12v直流工作电压。12V电压经电阻Rl和R2、电位器RP向电容Cl充电，通过C1的充放电，由集成电路A1组成了多谐振荡器，在A1脚3输出矩形脉冲，调整Rl〕阻值，使之每15s输出一个脉冲信号，送至一f一进制脉冲计一数/分配的A2时钟输人端脚14，于是A2输出端Q0一Q9就依次输出高电平。当A1脚3输出第一个脉冲时，A2的伪端输出高电平，直接送人接口芯片A3输人端脚1，输出端脚16直接驱动小型继电器KM1吸合，信号铃响，告知皮带运输系统准备开车。由于Q1与Q0相联，使信号铃响为30s，各岗位人员作好准备。当A1脚3输出第三个脉冲时，A2的Q1端输出高电平，KM2吸合，5号皮带电动机起动运行。Q3端空置，仍端输出高电平时，4号皮带电动机起动运行。通过A2十个输出端的编程，使各条皮带和振动筛按系统的要求开车运行。
ULN2003在自动延迟电路中的应用
