水分检测电路

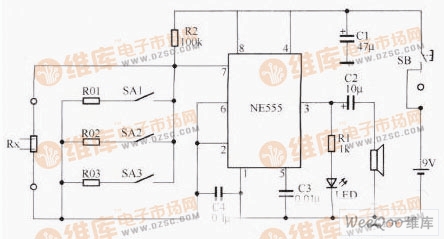

如图由NE555 与R2 ，Rx 和C4 组成的多谐振荡器，由多谐振荡器输出的脉冲信号，通过扬声器发出声响，通过LED 发出闪光。如果Rx 的阻值发生了变化，多谐振荡器输出脉冲的频率也会随着变化，这种变化可以通过声响的对比来判断。
电阻ROl~R03 组成测试电路的标定电阻，三只电阻与Rx 并联接入电路，作为振荡电路的一个电阻元件，用开关SAl~SA3 分别控制是否接入电路。
测试时，先将探针插入被测品种，按下SB 后，会听到仪器发出一定频率的响声， LED也会发出闪光。然后将探针拔出，按下SAl~SA3中与被测品种对应的一只开关，这时又会听到仪器发出的响声。对比前后两种声响频率的高低，如果前一种声响的音调明显高于后一种声响的音调，则说明该品种的含水量较高。
