双向晶闸管检测电路

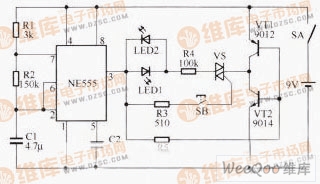

如图NE555 、R1 、R2 及C1 组成脉冲振荡器，输出脉冲频率为1Hz 、占空比约等于o. 5 的方波脉冲。此脉冲输出后，第一路经LED1 加至双向晶闸管的阳极，第二路通过R3 和SB 加至晶闸管的控制极，第三路通过R5 加至VT1 和VT2 的基极。这时如果按下SB ，脉冲信号就会通过SB 加至晶闸管的控制极。如果双向晶闸管是好的，当脉冲的高电平输出时，VS会正向导通，VT2 也会导通。由电源通过NE555 变换后输出的脉冲通过LED1→R4→ VS→ VT2 到地构成通路，LED1发光。当脉冲的低电平输出时，VS 会反向导通，VT1 也会导通，电流经VT1→VS→R4→LED2→NE555 内部电路到地构成通路,LED2 发光。
来源:zhengliping
