在信息迅速发展的今天，计算机信息技术已经成为一种主导技术，信息产业也成为主导的产业，信息产业已经成为当今社会一种新的经济增长点，为此，本文针对如何设计采集系统与终端电路设计进行探讨。
数据采集系统电路

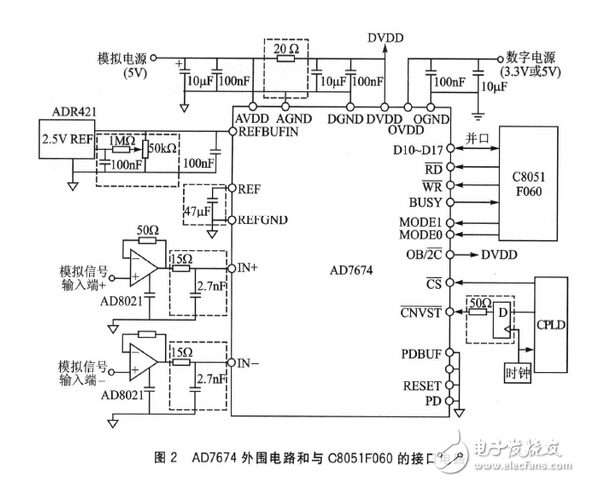

高速率、高精度的18位AD7674(＄39.7200) 与C8051F060(＄12.4861)之间并口通信的接口电路设计。采用的单片机配置灵活，传输速度快，接口采用并口通信，可实现嵌入式数据采集系统高速数据传输；同时 AD7674与AD7678(＄27.2760)、AD7679(＄23.4000)等18位SAR ADC 以及AD7621(＄44.3760)、AD7623(＄29.2080)等16位高速SAR ADC 引脚相兼容，从而大大增强了系统开发的灵活性和拓展性。
AD7674能提供3种不同转换速率工作方式，以便对不同的具体应用优化性能。这3种工作模式如下：WARP，允许采样率高达800 kHz。然而在这种模式下只有当转换之间的时间不超过1ms 时，才能保证其转换的精度。如果连续两次转换之间的时间大于1 ms，第一次转换的结果就会被忽略，这种模式适合于要求快速采样率的应用。NORMAL，这种模式的采样率为666 kHz，在这种模式下对采样转换之间的时间没有限制，既可保证高的转换精度又可确保快速的采样速率。IMPULSE，一种低功耗模式，其采样率为570 kHz。
嵌入式数据采集与终端电路设计详解
