热敏电阻测温电路设计与应用

TAG 热敏电阻测温电路设计与应用 2019-3-16 From InterNet By 呆呆 hits

热敏电阻测温的应用电路

家用煤气炉烧开水时,常因开水沸腾外溢熄灭火焰,导致煤气泄露,既浪费能源,又会造成恶**故隐患。采用由PTC热敏电阻制作的开水壶自动报警器,能有效防止意外事故的发生。

2.8.1 原理电路

本开水壶自动报警电路由与非门集成电路块及PTC热敏电阻器为核心,其原理图见图2.8.1.在水温未达到预设值之前,RT的阻值较小,IC的输入电压低于阀值电压,B不会报警。当水温上升到沸点时,RT阻值迅速增大,并超过阀值电压,约30s后,IC输出音频信号,B发出水开报警声。

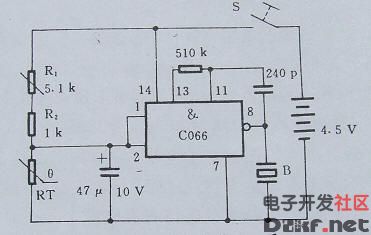

图2.8.1 开水壶自动报警电路

2.8.2 主要元器件选择

本开水壶自动报警电路的RT, 选用PTC热敏电阻做感温探头, 常温电阻≤500Ω,其标准电阻-温度特性曲线见图2.8.2.蜂鸣片B选用Ф27mm。

图2.8.2 电阻-温度特性曲线

2.8.3 安装与调试

使用时将水温探头的感温端插入水壶的壶口内,报警器安在易于听到报警声的地方,并注意防潮。
