74ls153中文资料|引脚图及功能|应用电路图

双4选1数据选择器74LS153

所谓双4选1数据选择器就是在一块集成芯片上有两个4选1数据选择器。引脚图排列如图1，功能如表1。

1G、2G为两个独立的使能端;B、A为公用的地址输入端;1C0～1C3和2C0～2C3分别为两个4选1数据选择器的数据输入端;Y1、Y2为两个输出端。

① 当使能端1G(2G)=1时，多路开关被禁止，无输出，Y=0。

② 当使能端1G(2G)=0时，多路开关正常工作，根据地址码B、A的状态，将相应的数据C0～C3送到输出端Y。

如：B A=00 则选择CO数据到输出端，即Y=C0。

B A=01 则选择C1数据到输出端，即Y=C1，其余类推。

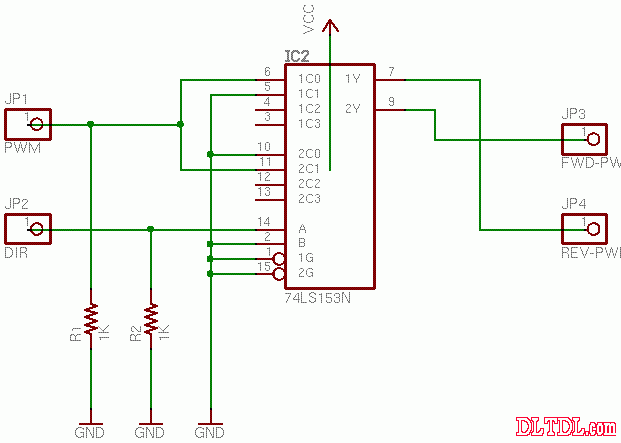

数据选择器的用途很多，例如多通道传输，数码比较，并行码变串行码，以及实现逻辑函数等。

3.数据选择器的应用—实现逻辑函数

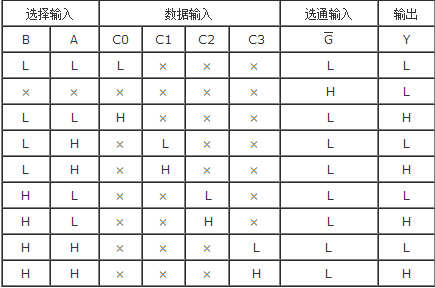

表1 74LS153功能表
