调光、闪烁两用插座
|
|||
|

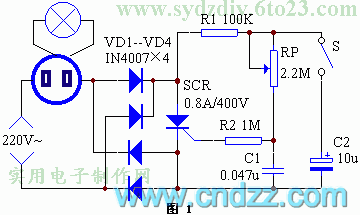

这个两用插座，可对插在插座里的电灯进行无级调光；也可使它闪烁发光，且闪烁频率可调，可用于烘托室内气氛。 | |||
| 编 号 | 名 称 | 型 号 | 数 量 |
| R1 | 电阻 | 100K | 1 |
| R2 | 电阻 | 1M | 1 |
| RP | 可调电阻 | 2.2M | 1 |
| C1 | 涤纶电容 | 0.047u 耐压>160V | 1 |
| C2 | 电解电容 | 10u 耐压>160V | 1 |
| VD1－VD4 | 整流二极管 | IN4007 | 4 |
| SCR | 单向可控硅 | 0.8A/400V以上,如2N6565等 | 1 |
| S | 开关 | 1 |
RP最好用旋轴绝缘的，确保使用安全。
