能自动点火的煤气熄火报警器
|
|||
|

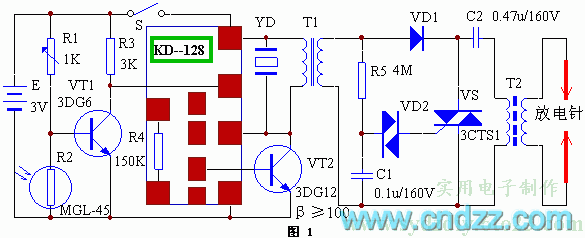

本装置在点燃煤气后便处于检测状态，一旦煤气灶自行熄火时，能自动连续点火并发出音乐报警。 工作原理 | |||
|
编 号 |
名 称 | 型 号 | 数 量 |
| R1 | 电阻 | 1K | 1 |
| R2 | 光敏电阻 | MGL－45 | 1 |
| R3 | 电阻 | 3K | 1 |
| R4 | 电阻 | 150K | 1 |
| R5 | 电阻 | 4M | 1 |
| C1 | 金属化低介电容 | 0.1u/160V | 1 |
| C2 | 金属化低介电容 | 0.47/160V | 1 |
| VD1 | 整流二极管 | IN4004 | 1 |
| VD2 | 触发二极管 | DB－3 | 1 |
| VT1 | 晶体三极管 | 3DG6 β≥80 | 1 |
| VT2 | 晶体三极管 | 3DG12 β≥100 | 1 |
| VS | 双向可控硅 | 3CTS1 | 1 |
| YD | 压电陶瓷片 | 加助声腔 | 1 |
| IC | 音乐集成电路 | KD－128或其它10秒左右的 | 1 |
| S | 行程开关 | 见表下文字 | 1 |
本装置耗电极小，一般两节5号电池可使用半年以上。开关S可采用适当的行程开关与煤气灶开关安装在一体。音乐集成电路可采用奏乐10秒钟左右的任何一种。光敏电阻选用MGL－45型，制作时将其固定于一圆管中，安装在距火焰10cm处并对准火焰。T1用半导体收音机的输出变压器，倒过来使用。VD1用耐压大于200V的整流二极管。VD2为触发管。C1、C2的值决定放电强度和速度。可控硅用小触发电流的3CTS1、耐压400V。T2可用12吋电视机行输出改制，去掉原低压部分，用Φ＝0.35mm的高强度漆包线在原骨架上绕15匝；次级用原高压包去掉整流管即可。放电针用自行车幅条自制，将幅条一端磨尖，两放电针之间以5mm为宜。将开关S引出与煤气开关联动，调整R1使VT1分别在有无火焰时截止和导通。点火器安装在煤气灶的空闲位置，放电针对准煤气喷口。
