台灯触摸开关电路

5 月 15, 2019

NE555

台灯触摸开关


如果给你家里的台灯加装一个感应式触摸开关,在使用时不仅能给你带来乐趣,还能使你在使用时更加方便。
工作原理

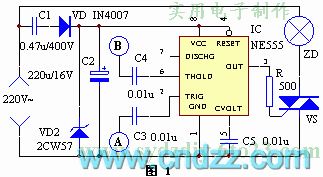

该装置电路见图1(点此下载原理图)。当人手碰一下金属触片A,人体上的杂波信号便通过C3加到时基电路的②脚,②脚被触发,整个触发器翻转,③脚输出高电平,输出经限流电阻R加到可控硅控制极,可控硅VS导通,ZD点亮。
需要关灯时,用手碰一下金属片B,感应信号经C4加到时基电路的⑥脚,⑥脚被触发,③脚输出低电平,可控硅失去触发电流而截止,电灯熄灭。电路中的C3、C4是耦合电容,又能防止因个别元件的破坏而造成的麻电现象。电路中的C1、C1、VD、VDW组成6V直流供电电源。
元器件选择与制作
元器件清单见左表。

本电路因体积较小,可以装在一个盒子内,电路不用调试,一般一次就能成功。

编 号 名 称 型 号 数 量
R 电阻 500Ω 1
C1 金属化纸介电容 0.47u/400V 1
C2 电解电容 220u/16V 1
C3、C4 金属化纸介电容 0.01u/400V 2
C5 涤纶电容 0.01u 1
VD1 整流二极管 IN4007 1
VD2 稳压二极管 2CW57 (9V) 1
VS 双向可控硅 1A 耐压≥400V 1
IC 时基IC NE555、5G1555、uA555 1
A、B 金属片 自制 2

。 (本文来源网络整理,目的是传播有用的信息和知识,如有侵权,可联系管理员删除)
