全自动冰箱保护器
|
|||
|

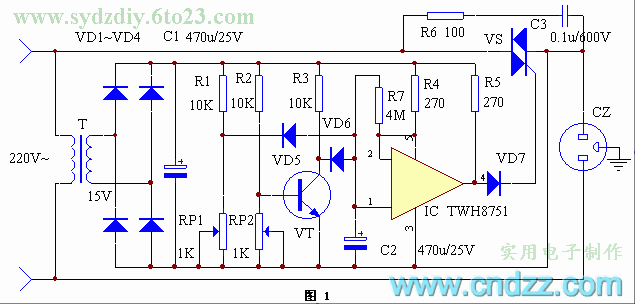

这个全自动冰箱保护器线路简单、功能齐全、动作可靠灵敏，是电冰箱使用中有用的附件。
| |||
| 编 号 | 名 称 | 型 号 | 数 量 |
| R1、R2、R3 | 电阻 | 10K 1/8W | 3 |
| R4、R5 | 电阻 | 270Ω 1/8W | 2 |
| R6 | 电阻 | 100Ω 1/8W | 1 |
| R7 | 电阻 | 4M 1/8W | 1 |
| C1、C2 | 电解电容 | 470u/25V | 2 |
| C3 | 涤纶电容 | 0.1u/600V | 1 |
| RP1、RP2 | 微调电阻 | 1K | 2 |
| VD1－VD7 | 整流二极管 | IN4001 | 7 |
| VT | 晶体三极管 | 开关型 如3DK2C等 | 1 |
| VS | 双向可控硅 | 8－10A ≥600V | 1 |
| IC | 大功率开关IC | TWH8751 | 1 |
| T | 电源变压器 | 次级电压15V 功率5W | 1 |
本保护器制作调试都很简单，故不详述。调整RP1、RP2时，可用交流调压器来模拟市电电压的高低变化。
