调压、定时两用控制器电路

NE555

　这是一种电路简单、制作容易、使用方便的调压与定时两用控制器。其指标为：调压范围30—215V AC，定时5—60分钟，功率500W。可对各种家用电器进行调压（调光、调温、调速）或定时关闭。（站长提示：“调压”功能绝不能用于采用开关电源的电器！如电脑、彩电、手机充电器等。）

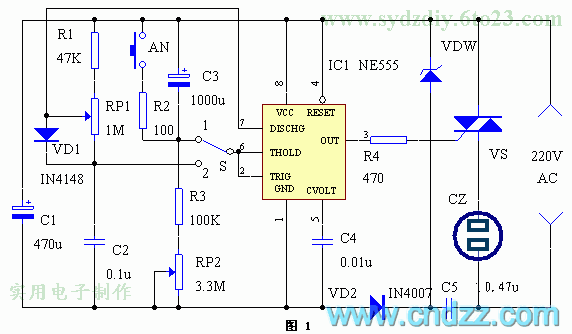

工作原理


编　号 名　称 型　号 数　量 R1 电阻 47K 1 R2 电阻 100Ω 1 R3 电阻 100K 1 R4 电阻 470Ω 1 RP1 电位器 1M线性电位器 1 RP2 电位器 3.3M　线性电位器 1 C1 电解电容 470uF 1 C2 涤纶电容 0.1u 1 C3 电解电容 1000uF 1 C4 涤纶电容 0.01u 1 C5 金属化电容 0.47uF 耐压≥400V 1 VD1 开关二极管 IN4148 1 VD2 整流二极管 IN4007 1 VDW 稳压二极管 12V 1 VS 双向可控硅 3A　600V 1 IC 时基电路 NE555 1 S 转换开关 1×2小型钮子开关 1 CZ 电源插座 10A　250V 1

RP2用于调节定时时间，装好后，可在外壳上按时间与角度的关系标示好刻度。

该两用控制器安装完毕，只要选用符合要求的正品元件、安装无误，一般不用调试就可正常工作
