| 市电电压双向越限报警保护器 |
|||
|

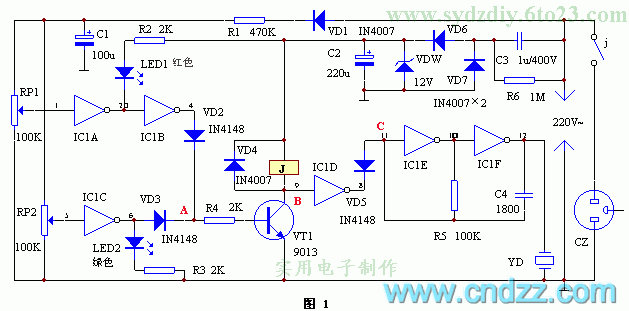

该报警保护器能在市电电压高于或低于规定值时，进行声光报警，同时自动切断电器电源，保护用电器不被损坏。该装置体积小、功能全、制作简单、实用性强。 | |||
| 编 号 | 名 称 | 型 号 | 数 量 |
| R1 | 电阻 | 470K/1W | 1 |
| R2、R3、R4 | 电阻 | 2K | 3 |
| R5 | 电阻 | 100K | 1 |
| R6 | 金属膜电阻 | 1M/1W | 1 |
| RP1、RP2 | 微调电阻 | 100K | 2 |
| C1 | 电解电容 | 100u/16V | 1 |
| C2 | 电解电容 | 220u/16V | 1 |
| C3 | 金属化纸介电容 | 1u/400V | 1 |
| C4 | 涤纶电容 | 1800 | 1 |
| VD1、VD4、VD6、VD7 | 整流二极管 | IN4007 | 4 |
| VD2、VD3、VD5 | 开关二极管 | IN4148 | 3 |
| VDW | 稳压二极管 | 12V/1W | 1 |
| LED1、LED2 | 发光二极管 | 红、绿各1个 | 2 |
| VT1 | 晶体三极管 | 9013 | 1 |
| IC1 | 六非门集成电路 | CD4069或C033 | 1 |
| YD | 压电陶瓷片 | 加助声腔 | 1 |
| CZ | 交流插座 | 1 | |
| J | 电磁继电器 | 线圈电压12V，触点电流按需选取 | 1 |
调试时，用一台调压器供电，调节电压为正常值（220V），用一白炽灯作负载，使LED1、LED2均熄灭，白炽灯亮，然后将调压器调至上限值或下限值，调RP1或RP2使LED1或LED2刚好发光，白炽灯熄灭，即调试成功。
全部元件可安装于一个小塑料盒中，将盒盖上打两个孔固定发光二极管，打一个较大一点的圆孔固定压电陶瓷片，并用一个合适的瓶盖给压电片作一个助声腔，使其有较响的鸣叫声。
