开源硬件，一个很重要的的一点就是有开放的原理图，通过原理图，我们可以了解一个模块的输入输出，以及使用的芯片类型从而知道使用方法等几乎一切信息。

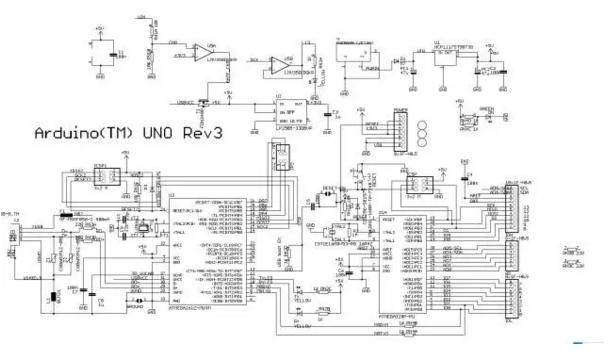

原理图上有很多信息，到底怎么看呢？下面先上一副Arduino UNO R3的原理图，且听我慢慢解析如何识别原理图。
电子电路：原理图上那么多信息，到底该怎么看？
