uPC2002是音频功率放大集成电路，采用5脚单列直插塑料封装，按引线的形状可分为H型与V型。该电路输出功率大、失真度小，噪声低，开机时冲击声小，并具有电源浪涌、过电压和负载短路等保护电路，因而广泛用于汽车立体声收音机、录放机中作音频功率放大器。其典型应用电路如图所示。

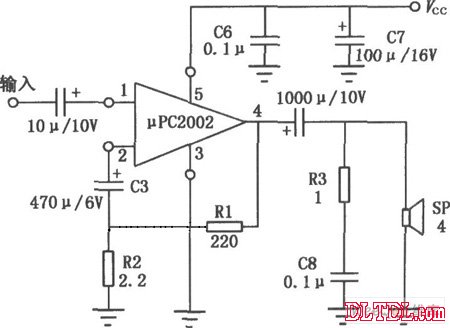

uPC2002-9W音频功率放大电路原理图
