一般同轴电缆通信均用双电缆制，一条电缆发送，一条电缆接收。如采用单电缆传输的办法则可节省一根电缆，但这只对音频信号来说比较容易实现，对频率为几兆赫的信号，由于要用到高速放大器并要解决阻抗匹配问题，所以就显得非常困难。此电路可提供对单根同轴电缆进行双向驱动功能，按图中元件标示的值适用于50欧系统，稍作改进后即可适用于75欧系统。

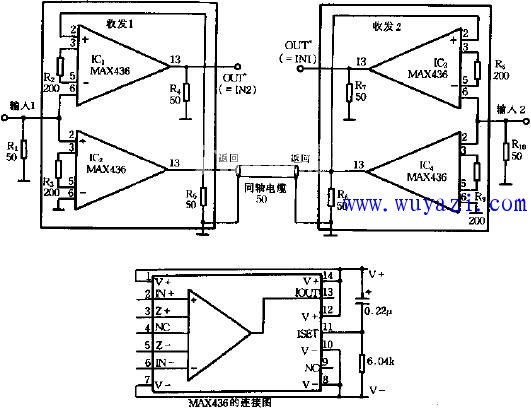

单根同轴电缆双向驱动电路图
