本文介绍用单片机AT89C2051来编程制作轻触式步进调整控制电路,则外围电路较简单,微型继电器的驱动电路容易制作,实际运行效果也不错。适合初学者仿制。
一、轻触式步进调整控制电路结构

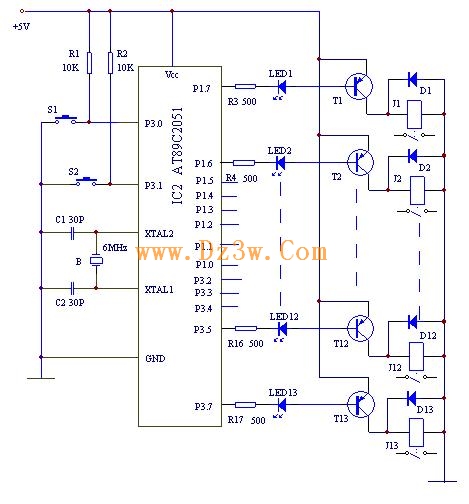

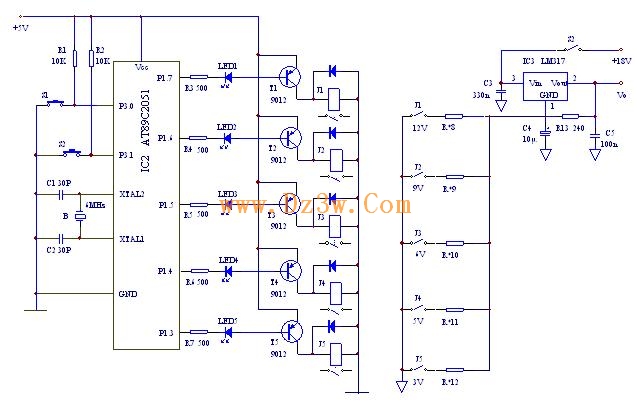

轻触式步进调整控制电路主要由AT89C2051与微型继电器构成,电路如图二所示。P3.0和P3.1作输入端口,分别接上拉电阻R1、R2和轻触开关S1、S2,S1做步进调整开关,S2做退步调整开关。P1.7~P1.0和P3.2~P3.7共13个口作输出端口,每一个端口用一颗发光二极管与PNP型三极管基极相连接,输出信号经过三极管放大后驱动微型继电器工作,发光二极管起到连接输出信号和显示输出信号的作用。微型继电器的常开或常闭触点与外围电路联接,通过控制微型继电器的触点闭合或断开来达到控制外围电路作步进调整工作。
