简单电磁场传感器电路 <<
这是一个很简单的电路，可以用来检测电磁辐射。该电路甚至可以检测到隐藏的wrings。一个1mH电感是用于感应电场。 <<
会诱发电场传感器电感一个小的电压，这种感应电压放大opamp.The耳机连接在运算放大器的输出电场的音频指示。例如，电源变压器周围的电场为50赫兹的嗡嗡声可以听到。锅R4可以用来调节放大器的增益。通过一条电话线附近保持传感器电感，你甚至可以听到的电话交谈。

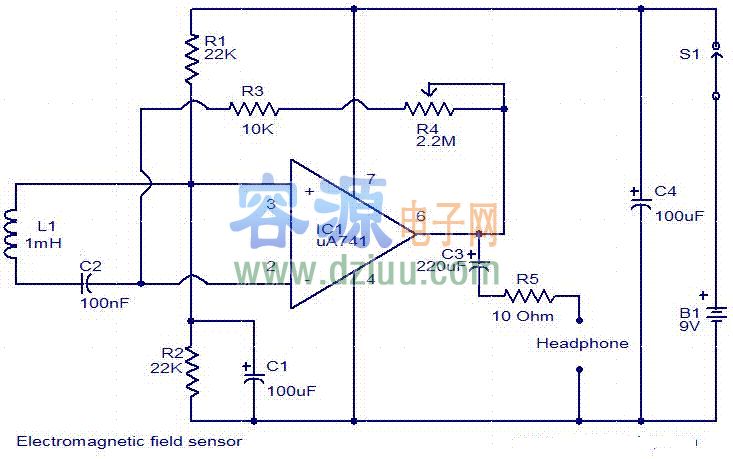

电路图与零件清单
注意事项
在通用PCB组装电路。
该电路可从9V PP3电池供电。
这是更好地为L1的径向式电感。
锅R4可以用来调节增益。
开关S1可一个ON / OFF开关滑动型。
安装IC1的持有人。
电解电容器的额定值至少15V。 <<
>>
