简介AD6655中频分集接收机的

简介AD6655中频分集接收机的

AD6655是一款混合信号中频接收器，内置双通道、14位、80 MSPS/105 MSPS/125 MSPS/150 MSPS ADC和一个宽带数字下 变频 器(DDC)。旨在为低成本、小尺寸、多功能通信应用提供 方案 。    <<

　　这款双通道ADC内核采用多级、差分流水 线架 构，并集成了输出纠错逻辑。每个ADC均具有宽带宽、差分采样保持模拟输入 放大器 ，支持用户可选的各种输入范围。集成基准电压源可简化设计。占空比稳定器来补偿ADC时钟占空比的波动，使 转换器 保持出色的性能。   <<

　　ADC数据输出端在内部直接与 接收机 的数字下 变频器 (DDC)相连，以便简化布局并减小互连寄生效应。数字接收机拥有两个通道，具有灵活的能力。各接收通道均具有四个级联信号级：32位 频率转换器 （数控 振荡器 ，NCO）、半带抽取 滤波器 、定点FIR滤波器以及 fADC/8 固定频率NCO。   <<

　　除接收机DDC外，AD6655还具有多种功能，可简化系统接收机中的自动增益控制(AGC)功能。快速检测特性可以通过输出四位输入电平信息实现快速超量程检测，并且延迟很短。   <<

　　此外，ADC的4个快速检测位，可编程阈值 检测器 可以监控传入信号的功率，且延迟很短。输入信号电平超过可编程阈值，粗调阈值上限 指示器 就会变为高电平。此阈值指示器的延迟很短，用户可以迅速调低系统增益，从而避免发生超量程。   <<

　　第二个与AGC相关的功能是信号.。该模块允许用户监控传入信号的复合幅度，这有助于设置增益以优化系统整体的动态范围。   <<

　　数字完成后，数据可以直接路由至两个外部14位输出端口，这些输出可以设置为1.8 V至3.3 V CMOS或1.8 V LVDS 。CMOS数据也可以仅使用端口A，通过交错式配置，以双倍数据速率输出。   <<

　　AD6655采用64引脚LFCSP封装，额定温度范围为?40°C至+85°C工业温度范围。   <<

　　特性：   <<

　　●信噪比(SNR)：74.5 dBc（75.5 dBFS，32.7 MHz带宽、70 MHz、150 MSPS）   <<

　　●无杂散动态范围(SFDR)：80 dBc（至70 MHz、150 MSPS）   <<

　　●1.8 V 模拟 电源 供电   <<

　　●集成双通道ADC   <<

　　●采样速率最高达150 MSPS   <<

　　●中频采样频率达450 MHz   <<

　　●ADC内部基准电压源   <<

　　●集成ADC采样保持输入   <<

　　●灵活的模拟输入范围：1 V峰峰值至2 V峰峰值   <<

　　●ADC 时钟占空比稳定器   <<

　　●通道隔离/串扰：95 dB   <<

　　●1.8 V至3.3 V CMOS输出电源或1.8 V LVDS输出电源   <<

　　●1至8整数输入时钟 分频器    <<

　　●集成宽带数字下变频器(DDC)   <<

　　- 32位、复信号、数控振荡器(NCO)   <<

　　- 抽取半带滤波器和FIR滤波器   <<

　　- 支持实信号与复信号输出模式   <<

　　●快速上升/阈值检测位   <<

　　●复合信号.   <<

　　●节能的省电模式   <<

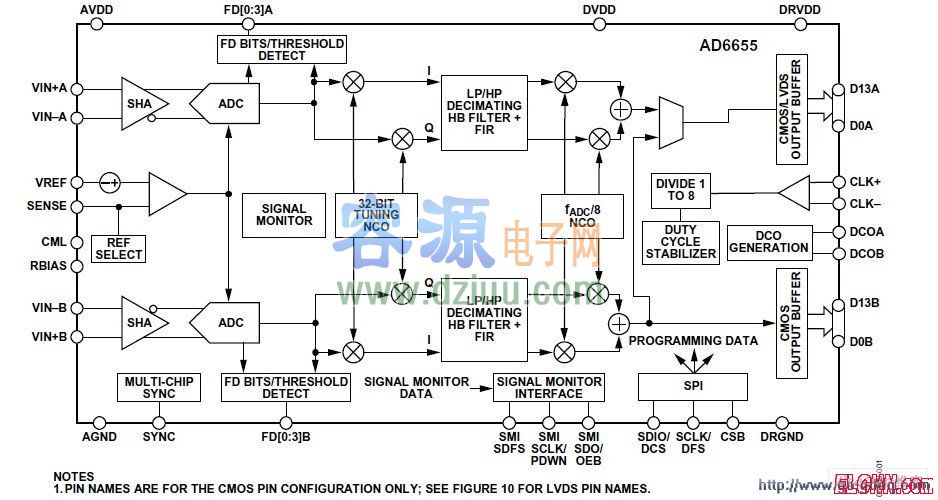

　　AD6655功能框图：   <<

   <<

   <<

　　产品聚焦：   <<

　　●集成双通道、14位、150 MSPS ADC。   <<

　　●集成宽带抽取滤波器和32位复信号NCO。   <<

　　●快速超量程检测和带串行输出的信号.。   <<

　　●取得专利的差分输入在最高450 MHz的输入频率下仍保持出色的信噪比(SNR)性能。   <<

　　●灵活的输出模式，独立CMOS、交错式CMOS、IQ模式CMOS和交错式LVDS。   <<

　　●SYNC输入可以使多个器件同步。   <<

　　●3位SPI端口用于寄存器编程和寄存器回读。   <<

　　应用   <<

　　●通信   <<

　　●无线电系统的多样性   <<

　　●多通道数字接收机 (3G)   <<

　　●TD-S CDMA , WiMax, WCDMA , CDMA2000, GSM , EDGE , LTE   <<

　　●I/Q 解调系统   <<

　　●智能 天线 系统   <<

　　●通用软件无线电   <<

　　●宽带数据应用   <<

>>

。 （本文来源网络整理，目的是传播有用的信息和知识，如有侵权，可联系管理员删除）
