超高灵敏度的助听器电路 <<
该电路采用运算放大器集成电路IC（LD505）进行组装，外围元件少，电路简洁。 . <<
LD505是一种低压、低功耗、高增益的线性放大器，它是由一个运算放大器和一只甲类的单管输出级组成。其工作电压为1～1．6 V，电压增益72 dB，失真5％，运放的典型工作电流为0．21mA，输出管工作电流为1．5 mA，
TD505加有负反馈，故具有较高的温度稳定性。LD505采用标准的8脚双列直插式封装。 <<

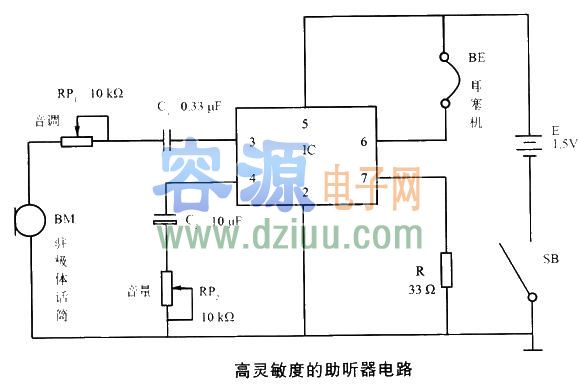

图中RP1为音频调节电位器，RP2为音量控制电位器，电阻R为外接负反馈电阻。电路中使用的是助听器专用微音器及高阻抗耳塞机，声音清晰，可供中、重度耳聋患者使用，采用一节7号电池供电，可以使用6个月
。 <<
<<
>>
。 （本文来源网络整理，目的是传播有用的信息和知识，如有侵权，可联系管理员删除）
