在世面上可以看到NE555、CA555、HA555、￡A555、FX555、SN52555／SN72555、MCl555、TA7555、5G1555等，但尽管不同厂家生产的产品在结构和参数
有差别，但在产品中都保留了555数字，即片内的两个电压比较器的基准电压由三个严格相等的5k欧电阻分压提供，
，称为555集成电路。在应用中都是一样的效果。555是一种时基电路，能在4.5—18V电源电压下工作，输出电平可与TTL、CMOS、HTL逻辑电路兼容，定时或振荡精度仅与外接元件特性有关，具有200mA的吸人或供出电流，可直接推动扬声器、电感等低阻抗负载。还可以在仪器仪表、自动化装置及各种电器中作定时及时间延迟等控制。在电路中可做单稳态、多谐振荡器、脉冲发生器、脉冲检测器、脉冲宽度和
的调制电路以及报警器，应用极其广泛。下面提供引脚功能及接线图
第一种：
第二种：
两种接法不一样，其优缺点也不一样，第一种的缺点是获得的方波占空比
是>50%；r1的数值不能太小，大约要500欧姆

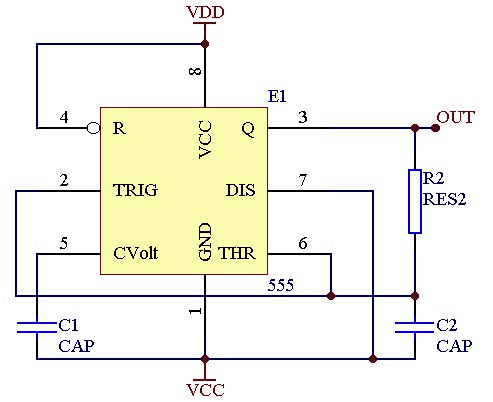

。而第二种的优点是
接法一
获得占空比50%的方波。还可以少个电阻，调动r2的数值
调节频率。
>>
。 （本文来源网络整理，目的是传播有用的信息和知识，如有侵权，可联系管理员删除）
