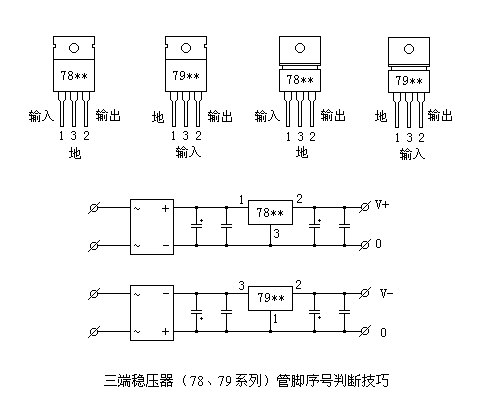

要想快速判断三端稳压器管脚其实很简单，平时用的都是78、79系列三端稳压器，而最常用的是TO-220和T0-202两种封装。这两种封装的图形及引脚序号、引脚功能如下图所示。
图中的引脚号的标注方法是按照引脚电位从高到低的顺序标注的，
引脚①为最高电位，
③脚为最低电位，
②脚居中。
从图中可以看出，不论78系列、还是79系列，②脚均为输出端。对于78正压系列，输入是最高电位，为①脚，地端为最低电位，为③脚。对于79负压系列，输入为最低电位，自然是③脚，而地端为最高电位，为①脚，输出为中间电位，为②脚。
此外，还应注意，散热片总是和最低电位的第③脚相连，这样在78系列中，散热片和地相连接，而在79系列中，散热片和输入端相连接。
用 万用 表 判断三端稳压器的方法与三极管的判断方法相同，三端稳压器类似于大功率三极管。在平时使用过程中，就可以很方便使用万用表来判断。但最好用指针万用表（这只是我个人的意思）。
>>
