自制实验室用三路电源 <<
这种低价、多用途的电源供给几乎可满足
实验室使用的要求，而且即使是业余爱好者也能方便制作。 <<
<<

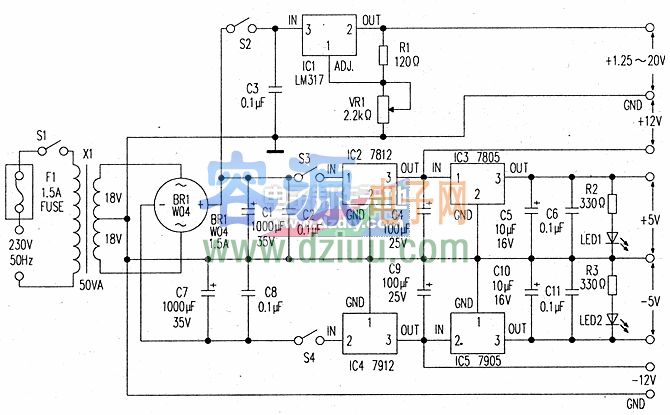

附图为三路电源供给电路。降压电源变压器将220V交流电源降低至18V-O-18V后用全波整流电桥BR1整流，C1、C2、C3、C7和C8滤波，然后用稳压器IC1～IC5分别稳压。稳压器IC1(LM317)输出可变电压1．25V～20V；IC2和IC4分别输出稳定的+12V和-12V。
IC2的输出还连接至稳压器IC3，输出固定的+5V。同样，IC4的输出还连接至稳压器IC5，输出固定的-5V。电容C4～C6和C9～c11分别滤除正负电源供给电路中的纹波。LED1和LED2分别指示+5V和-5V
。
。
一路电源不用时可以单独关断该路电源．以减少不必要的电力消耗，并
电源的使用寿命和可靠性。为确保最大输出，别忘记稳压器要使用散热器。
3
三端稳压器可以说是一种无损芯片．这些芯片内部都有保护电路，
热关闭保护。即使在输出过载或短路的
下，其内部的过载保护电路也会限制输出电流．并将输出电压慢慢降低至零。同样，
负载过大或发热过量，其内部的热关闭电路也会将输出电流和电压逐步地减少至零。
热关闭保护。即使在输出过载或短路的下，其内部的过载保护电路也会限制输出电流．并将输出电压慢慢降低至零。同样，负载过大或发热过量，其内部的热关闭电路也会将输出电流和电压逐步地减少至零。
电路系统具有
的保护功能。
>>
